proe5.0怎么进入草绘模式？

1、首先我们双击桌面上的proe5的快捷方式打开proe5。

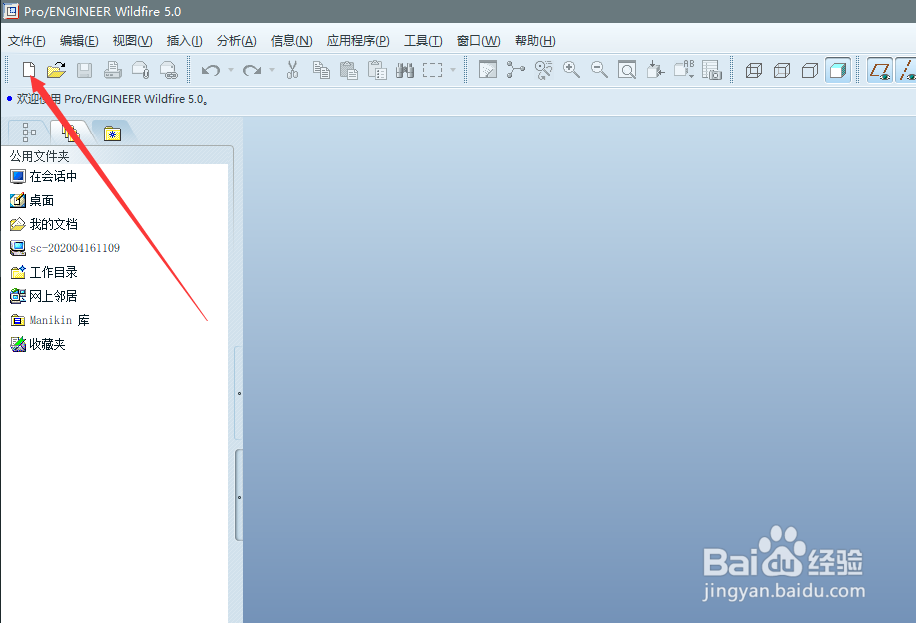

2、进入proe软件的主界面之后，点击菜单栏下方的白色书页状的新建按钮。

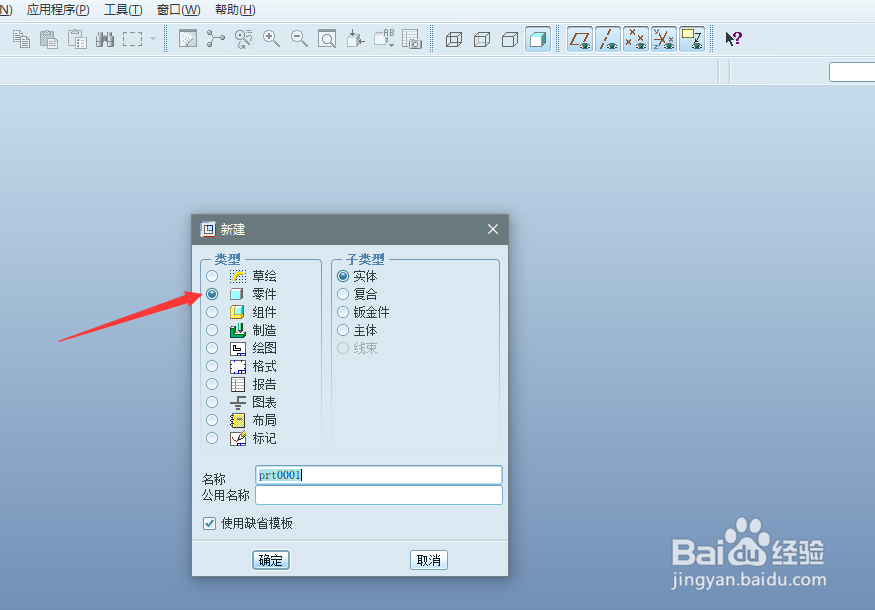

3、在弹出新建窗口后，默认的是零件，并且使用缺省模板，这些不用改动，名称可以按照项目情况修改，注意名称中不要出现中文。

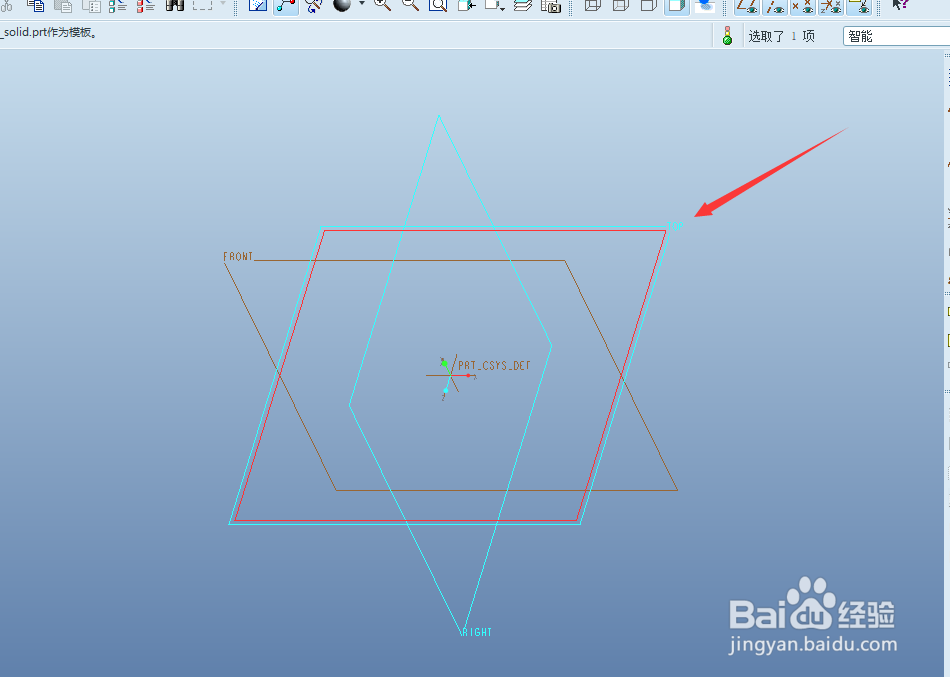

4、确认新建零件后，在proe绘图区有三个平面可供选择，我们选择top面作为绘图面。

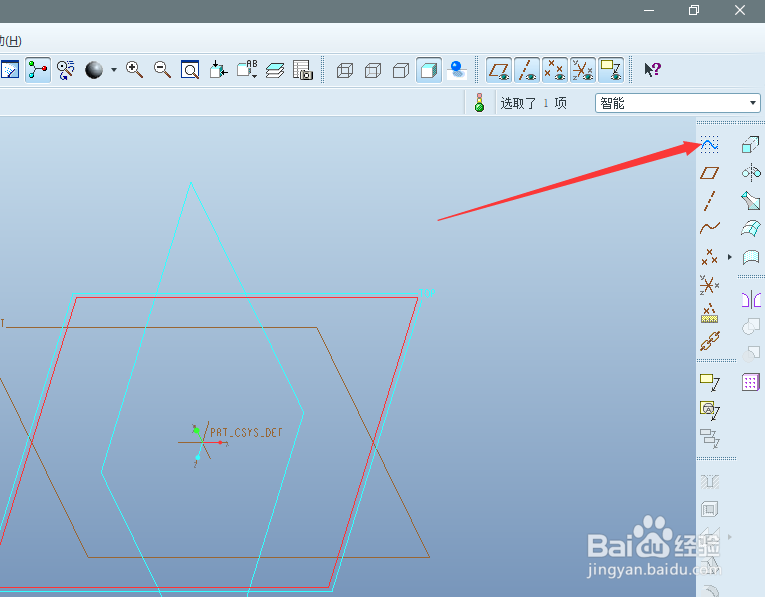

5、选好绘图面后，点击proe右侧工具栏上方的草绘工具图标，就是整体为点状整列，中间有正弦曲线的图标。

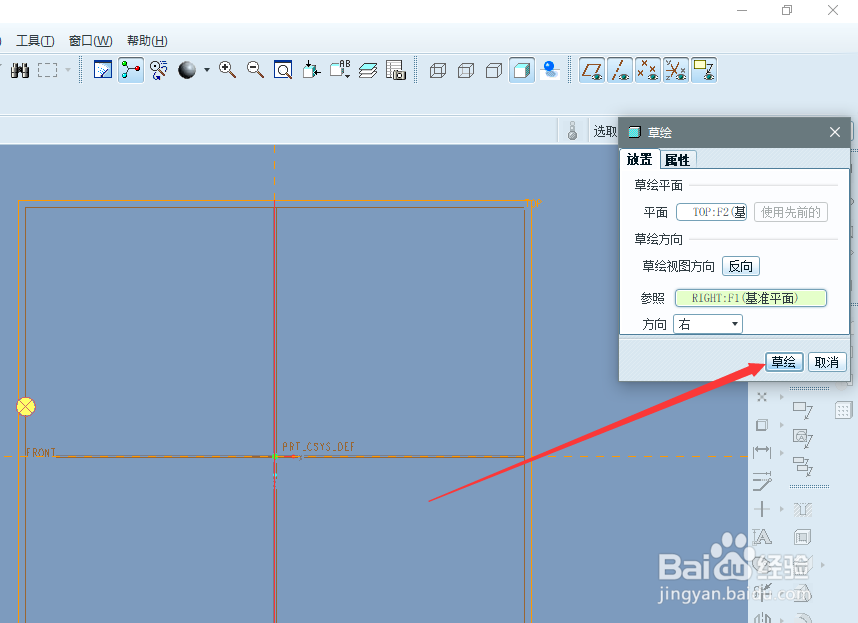

6、随后弹出草绘界面的属性设置窗口，依据实际绘图情况做一些设置，然后点击草绘按钮开始进入草绘状态。

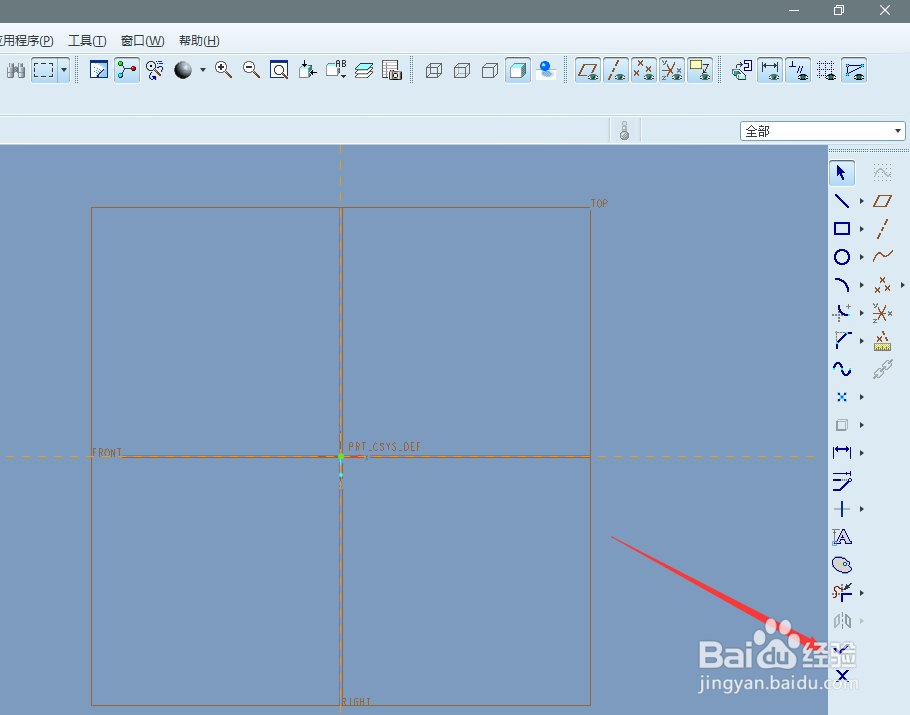

7、在proe右侧工具栏下方有对勾和叉两个图标出现后即为草绘状态，可以使用草绘工具绘制平面图了。
