proe5.0多边菱形绘制

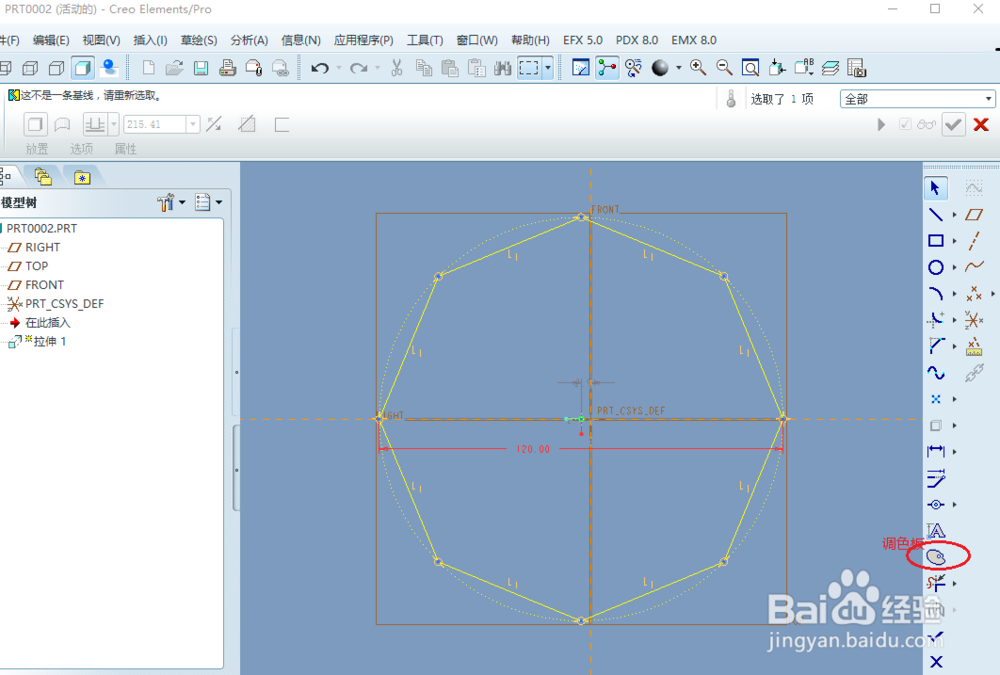

1、拉伸→放置（草绘）平面→（从调色板）绘制直径120正八边形

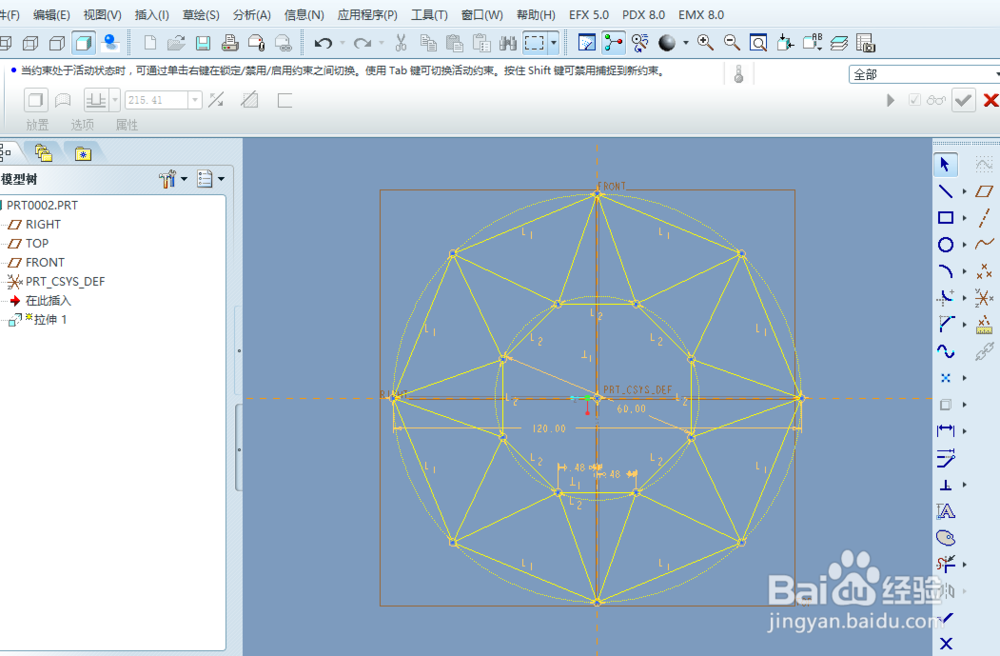

2、同第二部一样在绘制一个直径60的正八边形，如下图直线连接

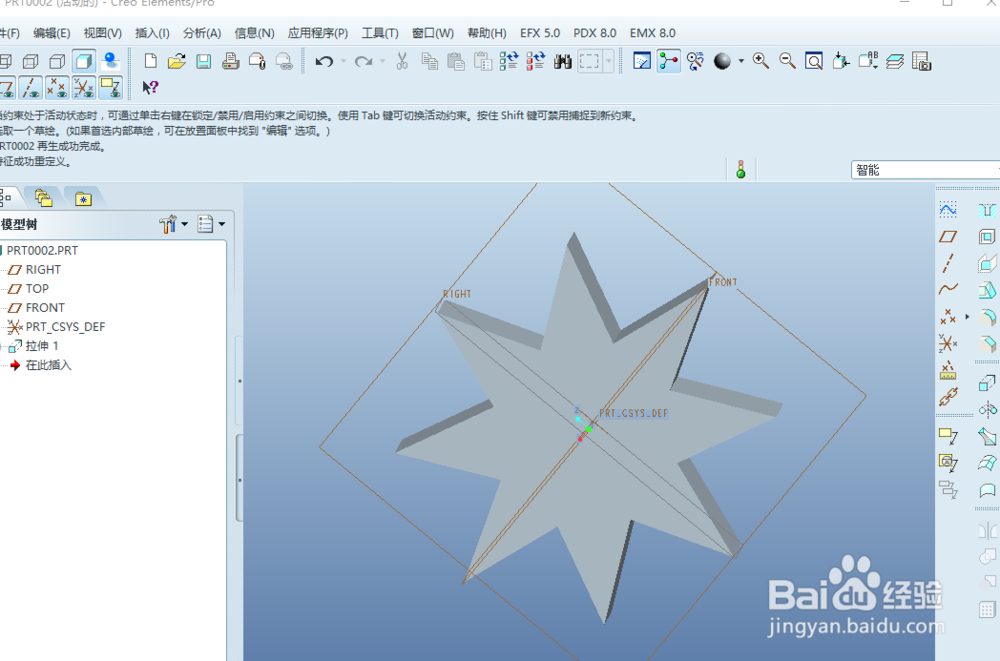

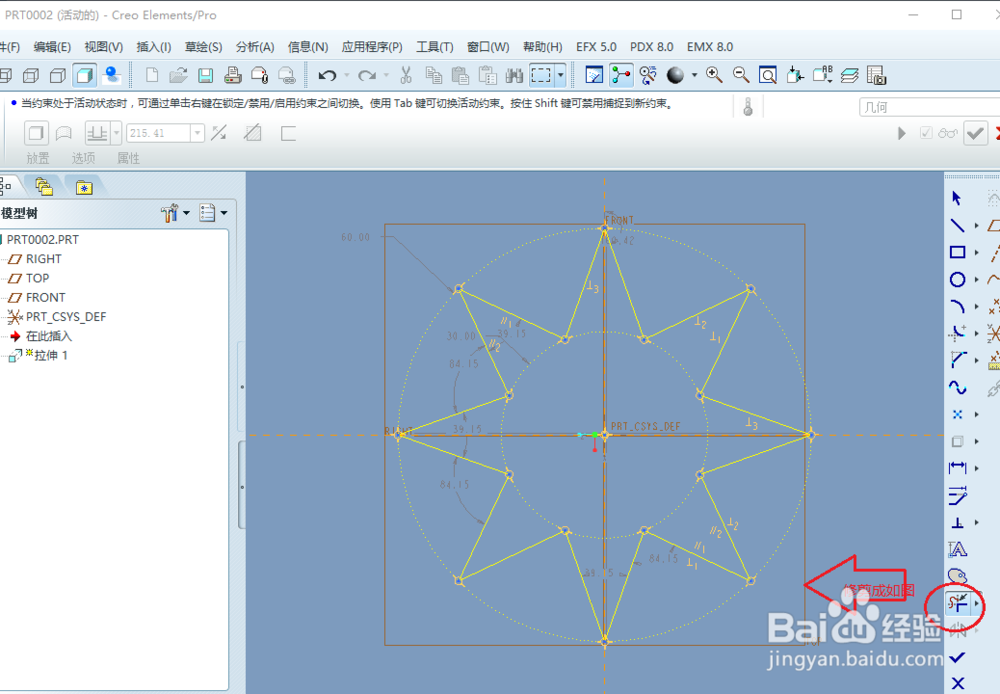

3、修剪工具修剪成如下图，后拉伸高度55

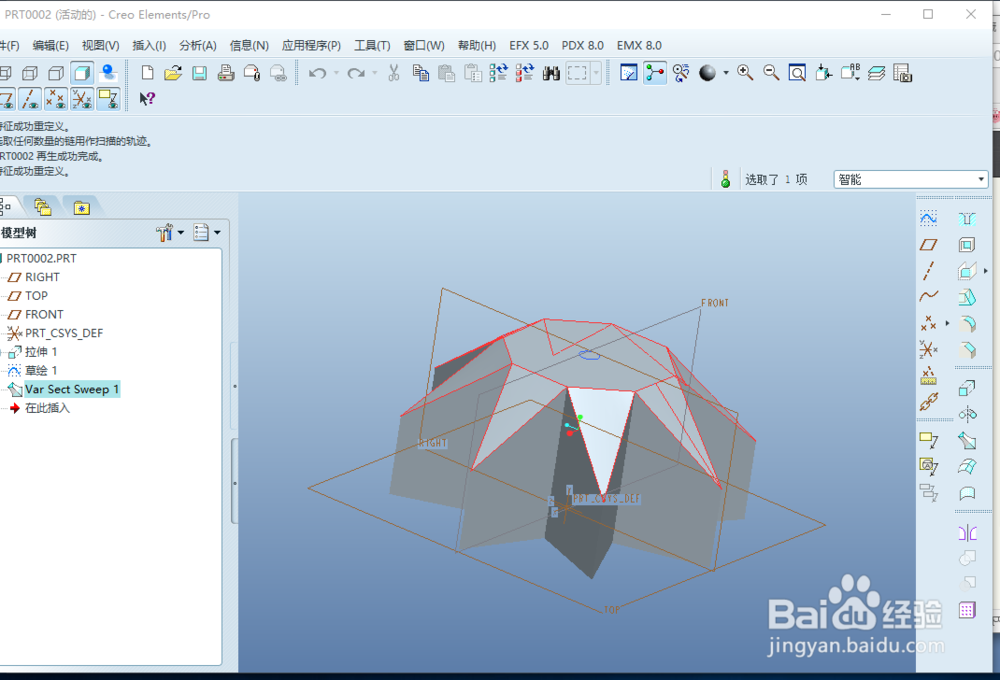

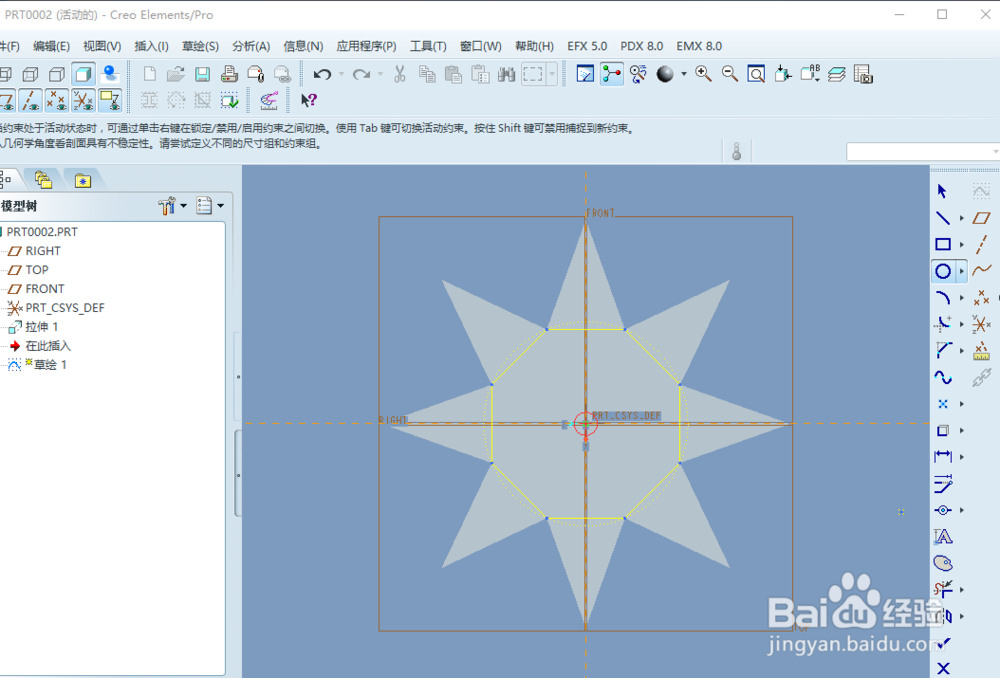

4、在实体表面草绘一个直径60的正八边形和一个小圆，可变界面扫描切除如下图

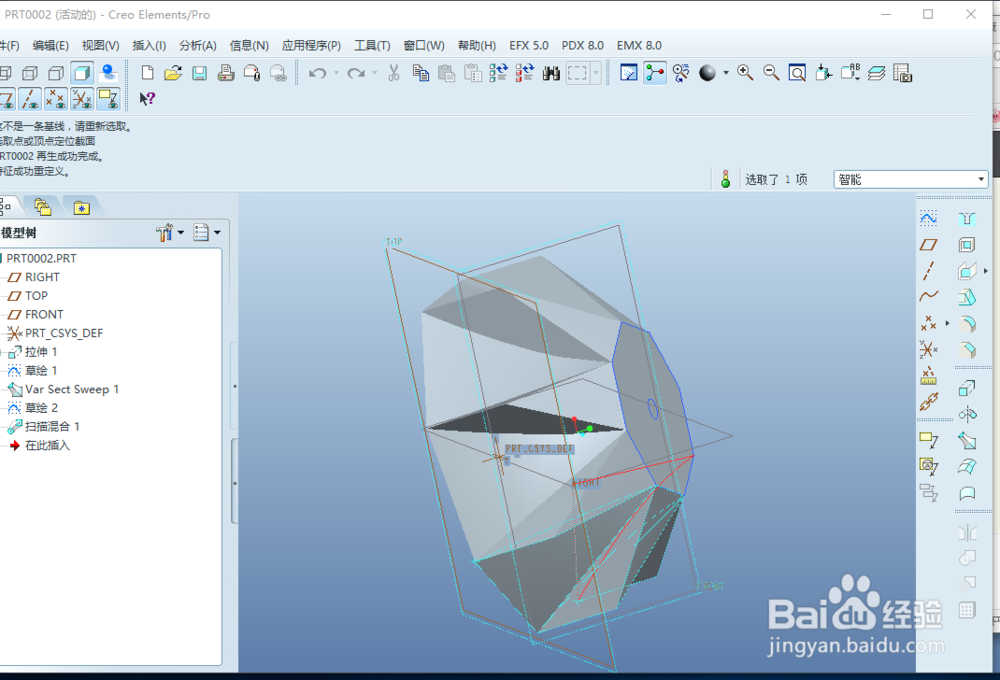

5、沿中心线草绘直线长55（作为混合扫描的参考线），在“插入”选项里找到“混合扫描”进入，分别绘制两个正八边形，直径分别为120，60

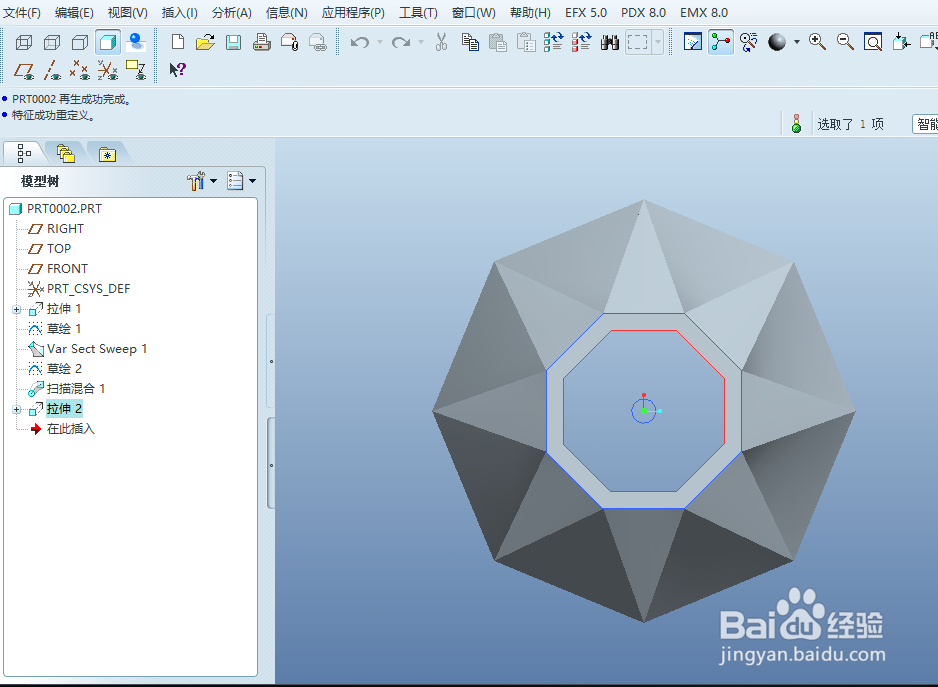

6、拉伸→放置（草绘）平面→（从调色板）绘制直径49.18正八边形，拉伸切除
