Proe三维训练三百三十九简单实体

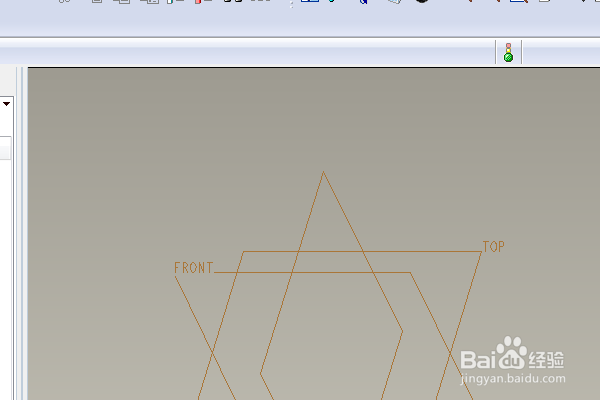

1、如下图示，

打开Proe软件，新建一缺省的实体零件

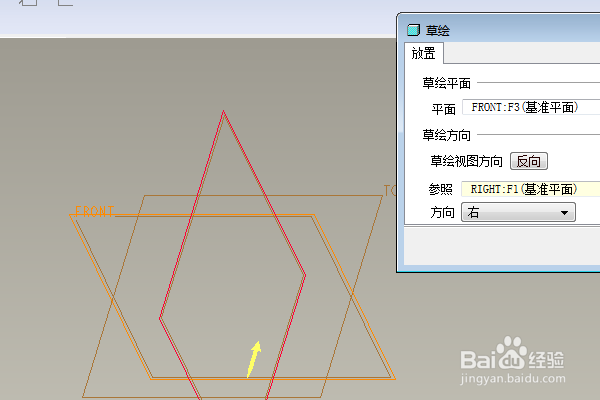

2、如下图所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，

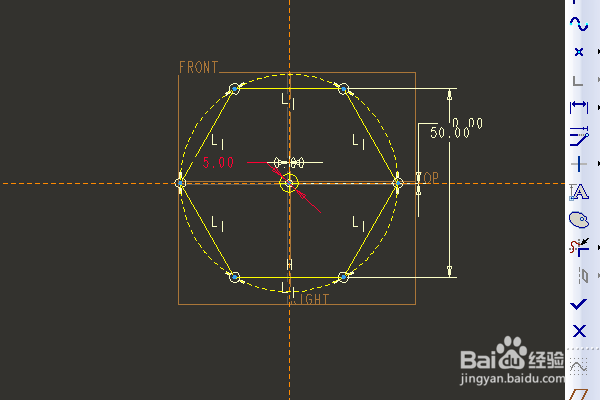

3、激活草绘器调色板，双击六边形，

激活标注命令，标注对边50，圆心点距离轴都是0，

激活圆命令 ，以原点为圆心画一个圆，双击修改直径为5，

单击√，完成并退出草绘。

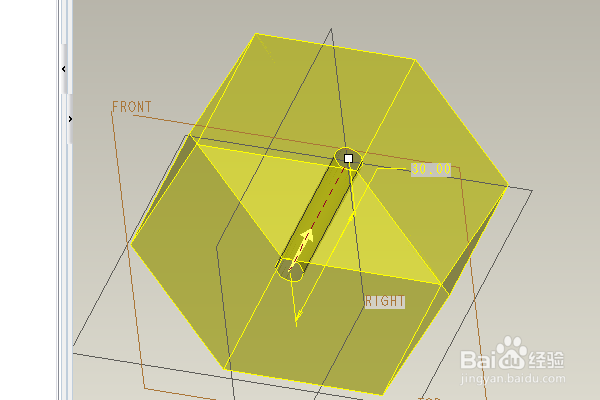

4、双击修改拉伸高度为30，

回车，完成并结束本次拉伸操作。

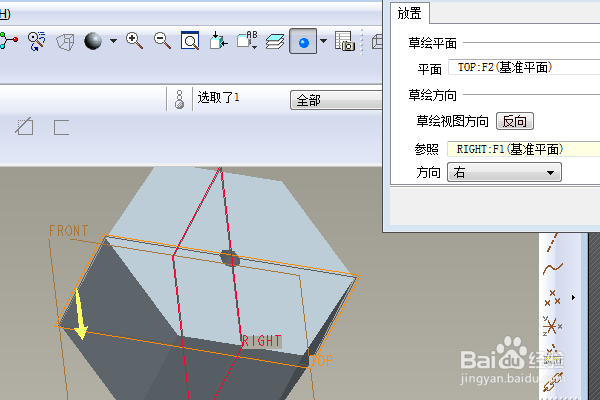

5、执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境，

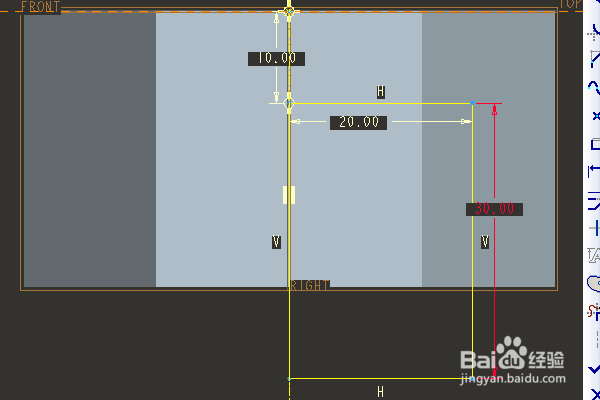

6、激活中心线命令，

点击原点，画一个与纵轴重合的中心线，

激活矩形命令，画一个矩形，

双击修改尺寸：距离横轴10，长20，宽30，

点击√，完成并退出草绘。

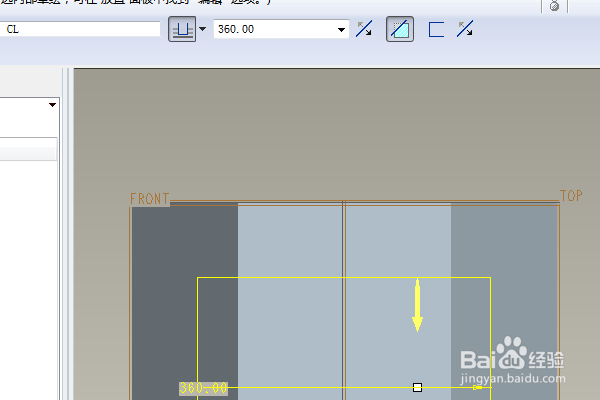

7、默认旋转360度，点击“去除材料”，

回车，完成并结束本次旋转操作。

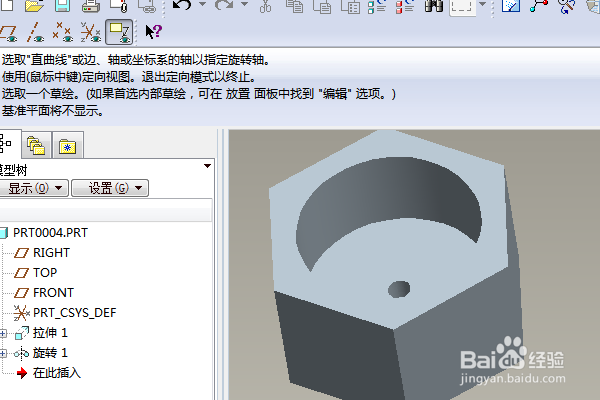

8、隐藏所有的基准，

至此，

这个简单实体就创建完成，本次训练结束。
