Proe三维训练二百八十四镜像实体

1、如下图示，

打开Proe软件，新建一缺省的实体零件

2、执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

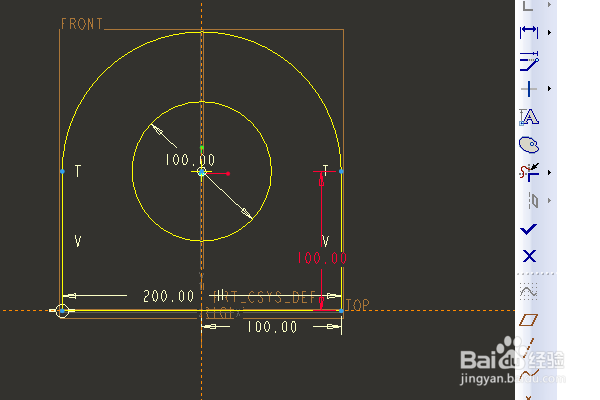

激活矩形命令，画一个矩形，下边线与横轴重合，

双击修改尺寸：长200，宽100，右边线距离纵轴100，

激活圆命令，以矩形的上边线的中点为圆心画一个两个圆，大圆与左右边线相切，

双击修改尺寸：小圆直径ø100，

激活删除段命令，删除矩形的上边线，和大圆的下半部分圆弧，

点击√，完成并退出草绘。

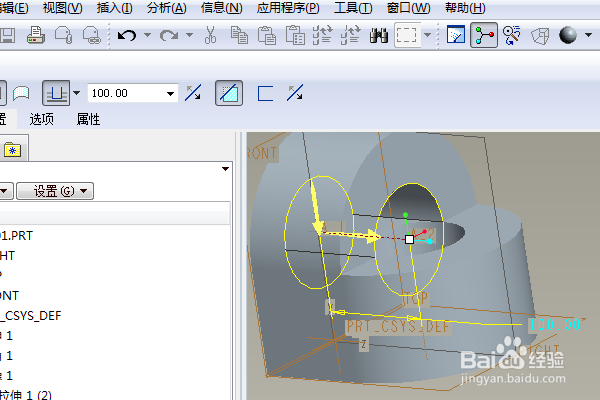

3、双击修改拉伸高度为100，回车。

4、点击右边工具栏中的倒角命令，

左上角设置倒角尺寸为100，点击实体边线，回车。

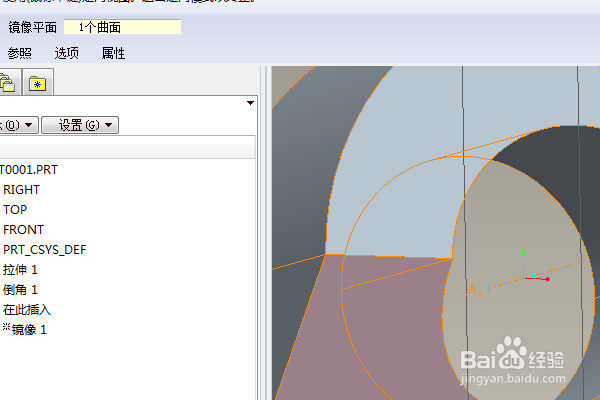

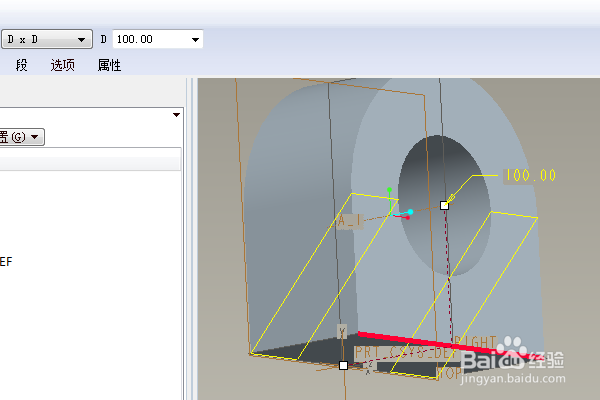

5、选中这个实体零件，点击右边工具栏中的【镜像】命令，

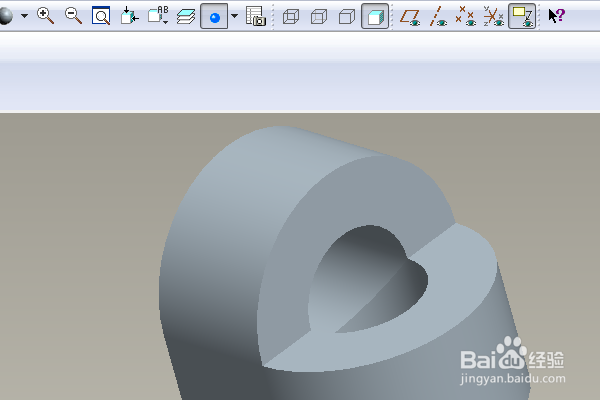

然后点击这个倒角斜面为镜像平面，回车。

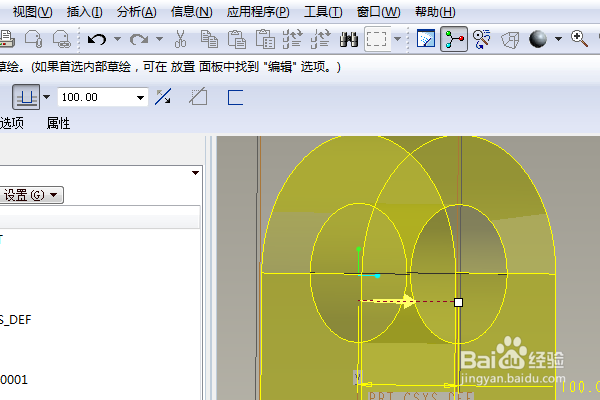

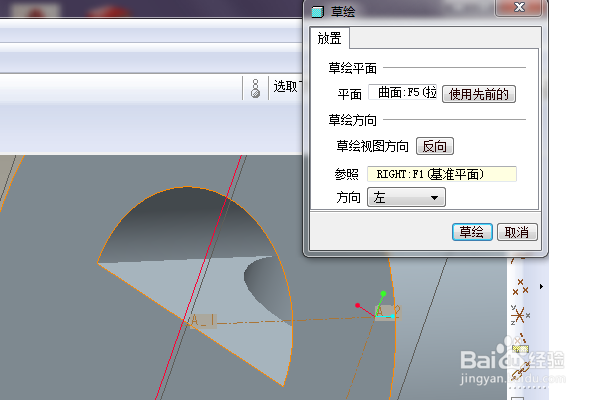

6、执行【拉伸——放置——定义——实体平面——草绘】，直接进入草绘环境。

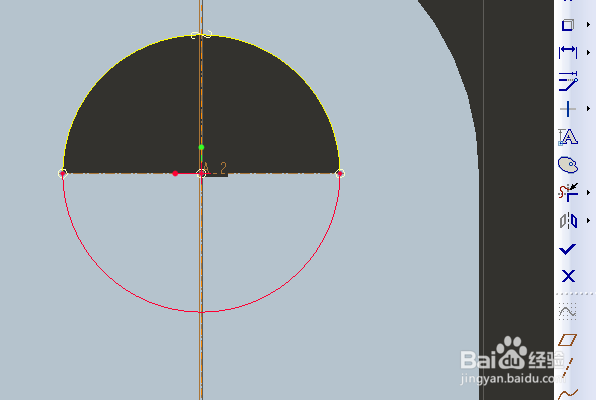

7、激活圆弧命令，以实体半圆的左右端点为端点画一个半圆弧，

点击√，完成并退出草绘。

8、双击修改拉伸高度为100，上边工具栏中点击“去除材料”，注意调整方向，回车。

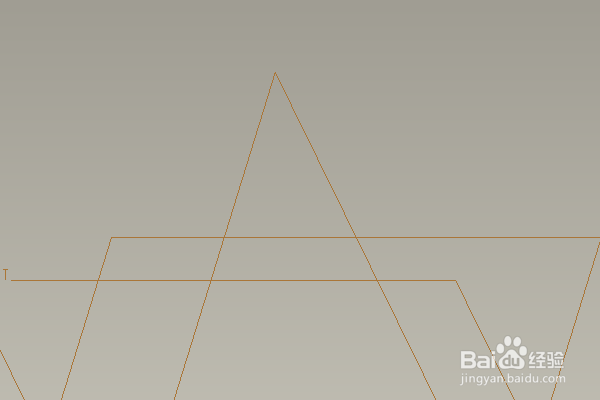

9、隐藏所有的基准，

至此，

这个三维实体零件就创建完成，本次训练结束。
