补片体在产品修改过程中的技巧

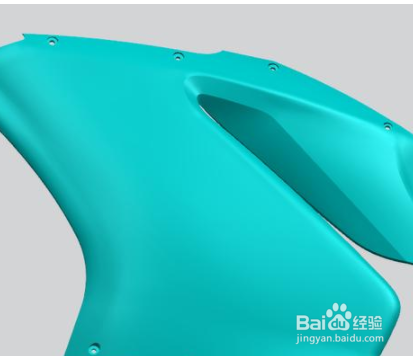

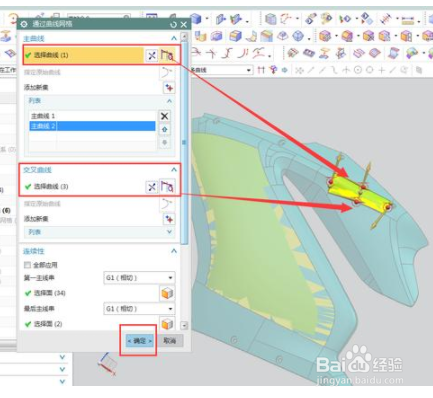

1、这个零件发现有些曲面比较妞， 如图需要修改，用通过曲线网格进行修补光顺

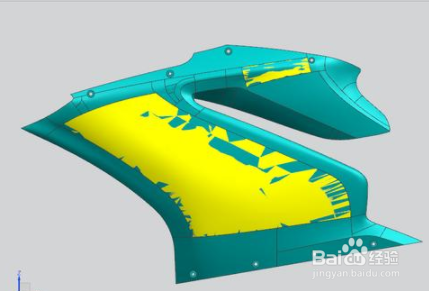

2、这两个黄色曲面是修复好光顺

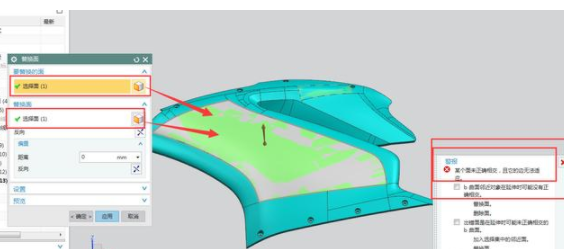

3、如果使用替换面当然是不可用，因为四周边缘有一定要求

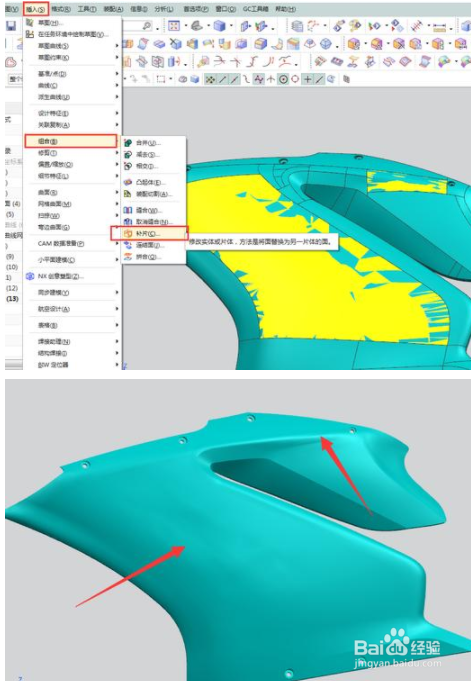

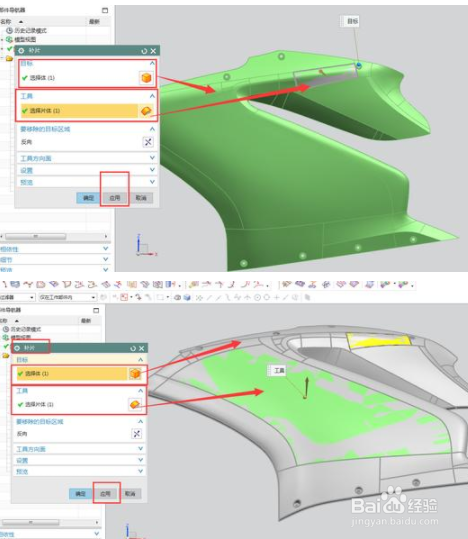

4、使用补片指令，在插入里——组合里补片。补片使用方法， 目标选择实体——工具选择片体按应用就可以，但无法使用补片时可以在设置里把在实体中开孔打开

将修补光顺的曲面补实体中，两个面以完成修补

5、补片指令的属性要求是片体边缘一定要实体面上无公差时才能使用，补片指令做产品图过程中也会经常使用是非常好用，谢谢大家
