3D制图软件如何快速实现定制化设计？

1、顺序建模的零件族创建

主要控制因素有特征和变量。「特征」：抑制/显示，「变量」：为成员设置参数值。

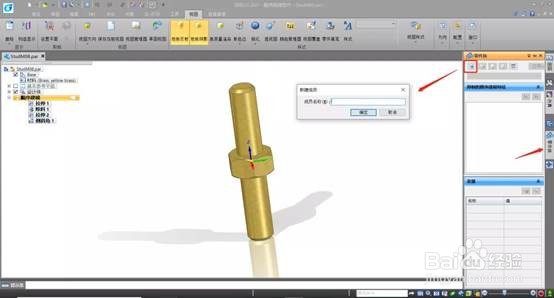

（1）创建「零件族」

通过「零件族」新建成员，输入名称；

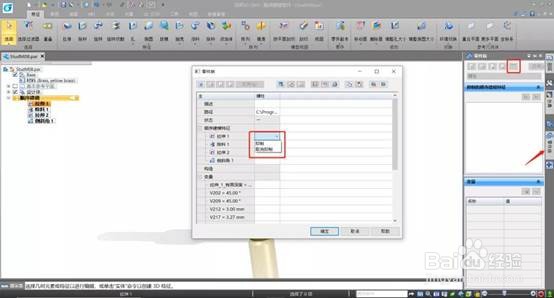

2、（2）编辑「特征」

调用零件族编辑表，可以对建模特征选择「抑制」或「取消抑制」；

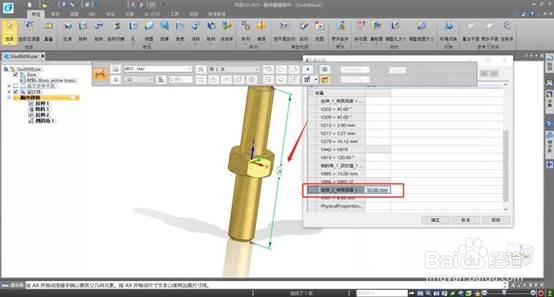

3、（3）修改「变量」

找到需要修改的变量，输入参数；

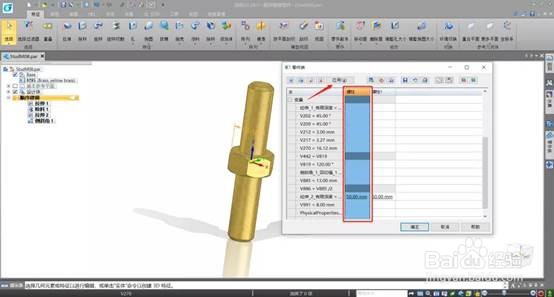

4、（4）应用零件族

选中不同成员的列，进行应用。

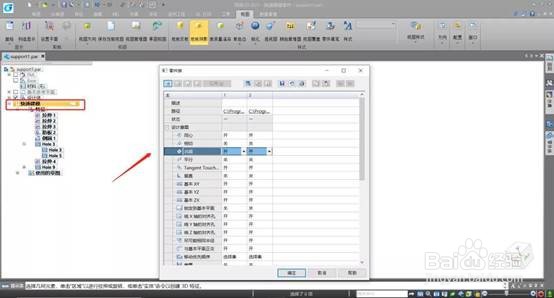

5、快速建模的零件族创建

主要控制因素有设计意图、永久关系和变量。「设计意图」：抑制/显示，「永久关系」：抑制/显示，「变量」：参数，其他操作同顺序建模。

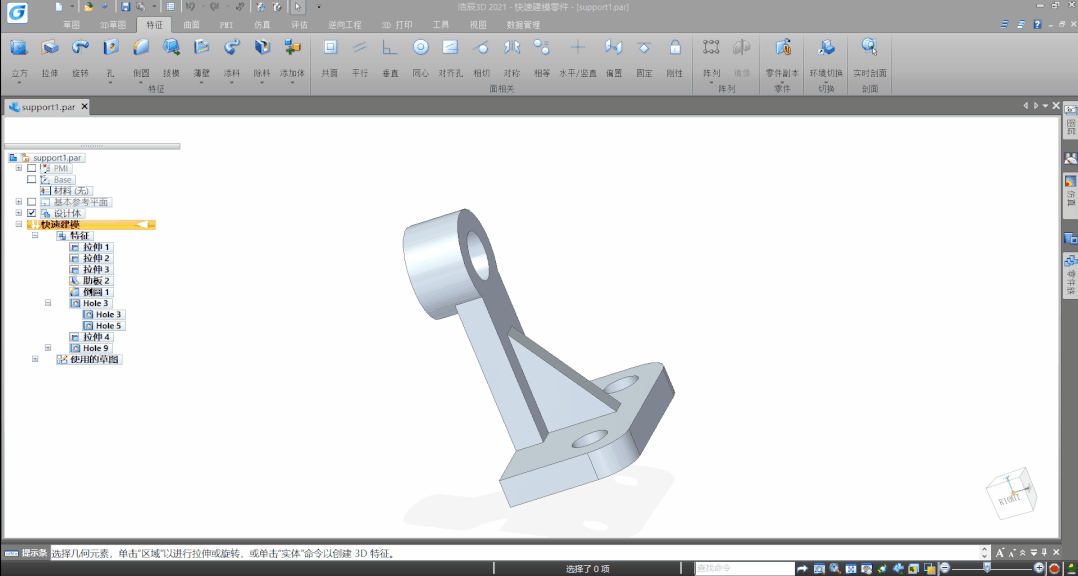

6、快速创建零件族表

浩辰3D制图软件的零件族可以根据图纸内容，自动生成相应的参数化族表。通过一对多的表示方法，族表名能与标注变量相互对应。

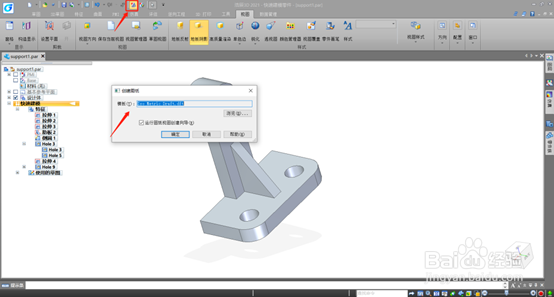

（1）创建工程图

浩辰3D制图软件的快捷功能区，可以在零件设计环境下，直接创建当前模型的工程图；

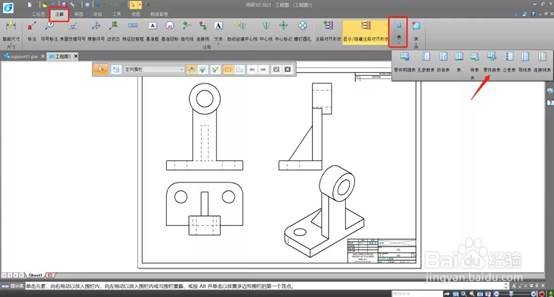

7、（2）创建零件族表

将相应的视图放置后，创建零件族表；

8、（3）生成表格

点击「视图」—「变量」，将需要的变量添加进去，生成表格。
