方案设计师里面如何设置地质资料

1、地质信息主要包括了土层力学、物理属性的各项参数；钻孔信息包括了勘测位置、地质组成等一类信息。

这些信息一般可以从勘测形成的勘测报告或工程地质评价中获得。其中地质信息中又分为土层、岩层两类。

2、按该表，则在方案设计师中的录入方式为：

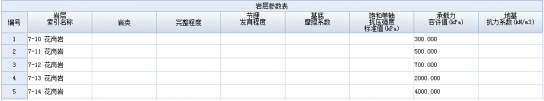

土层参数

3、钻孔

当地质信息录入完成后，就可以进行钻孔的录入了。

钻孔标识：推荐输入时与图标中的名称一致，

里程桩号、钻孔偏距：钻孔所在的里程位置，同样可以从图中获得。

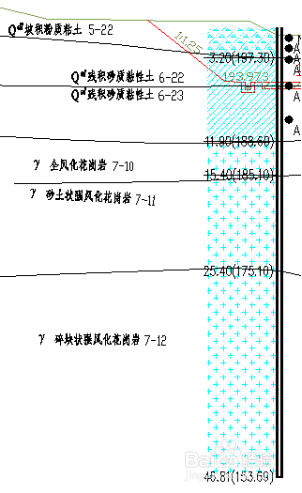

4、对应于SQ68A号钻孔，“左9.70m”可以在系统中使用-9.700的方式进行表达。

孔口标高：

5、岩土组成

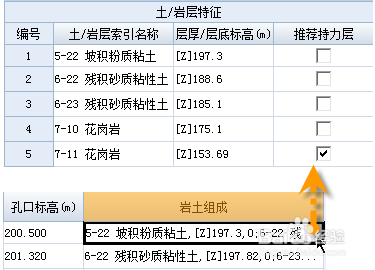

根据已经存在的岩土信息，自上而下输入各岩、土层的标高或者厚度值。对于SQ68A钻孔，其岩土组成为

6、则相应的在方案设计师中的输入方式为“其中，“层厚/层底标高”一项，可以允许使用土层底标高，或层厚的方式录入。

采用的是使用层底标高的方式录入，则需要在各数值前加上“[Z]”参数修饰符，例如“[Z]197.3”标识在当前钻孔下，勘测出土层“5-22 坡积粉质粘土”的层底标高为197.300m。
