TLHG-303高压开关动特性测试仪使用说明

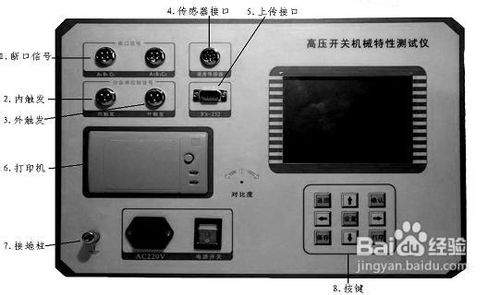

1、面板示意图：

2、该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。

3、分合闸控制接线方法

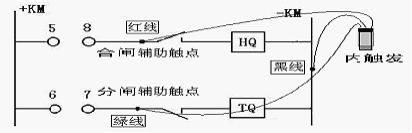

现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分+、合+、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.

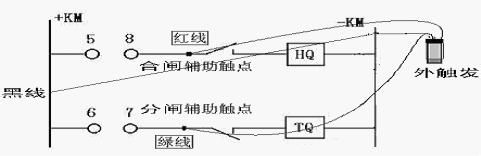

4、使用外部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“外触发”端口（航空插头）。“合闸控制线点”、“分闸控制点”分别是两组继电器的常开接点，当开关仪开始测量时，“合闸控制”、“分闸控制” 相对应的继电器常开接点变化成闭合状态，使被测开关发生动作。

5、在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。

0.1mm直线传感器（真空开关类）

传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出10mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。

6、 0.5°角位移传感器（SF6、真空开关类）
