PKPM如何输入轴线

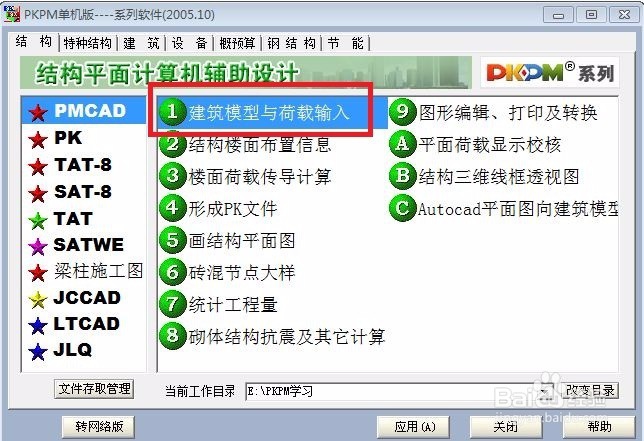

1、首先打开PKPM,进入PMCAD——建筑模型与荷载输入系列；

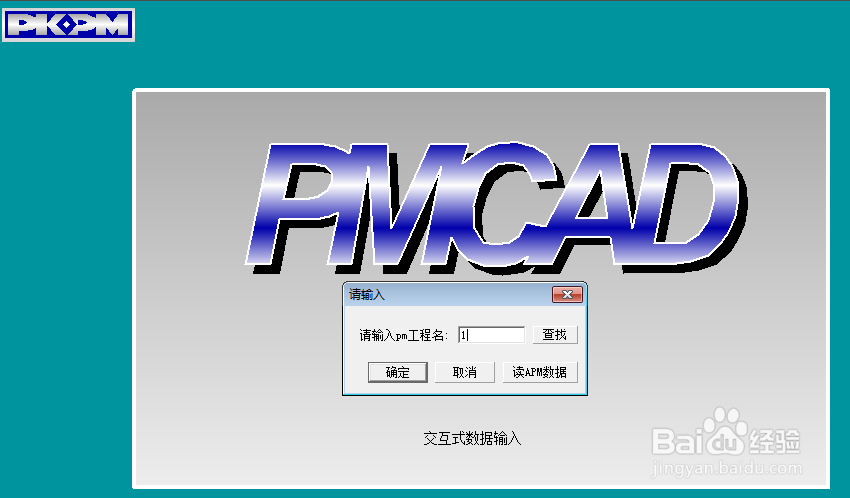

2、在弹出的新对话框输入新建工程文件名称；

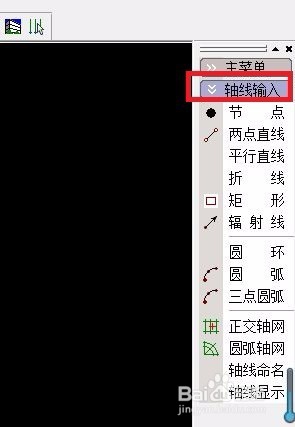

3、点击右上角的轴线输入 ；

4、两点直线：

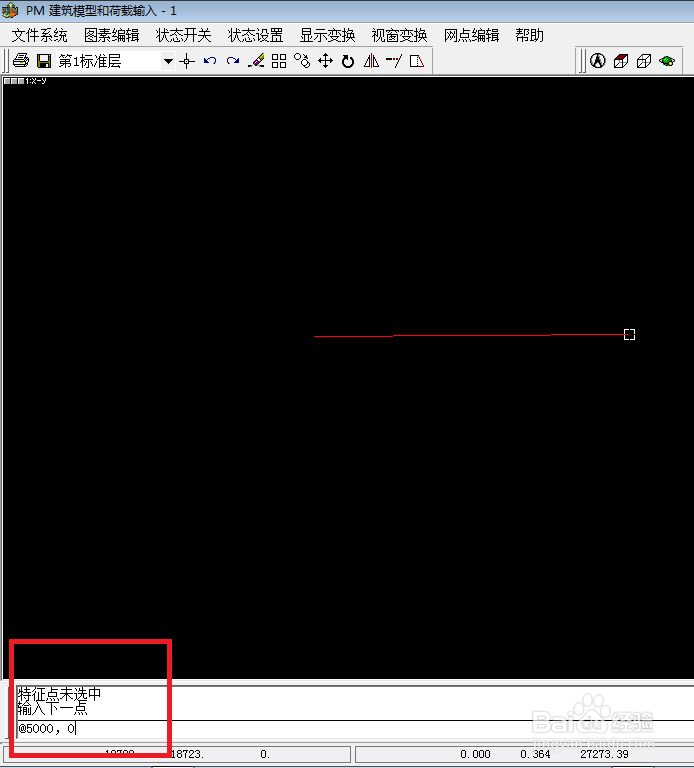

选择两点直线，先选取一个点，再点击下个点即可，操作方法和CAD一样，这里我输入与X轴平行的直线，线长5000MM，输入@5000，0；

线长5000，与X轴平行的轴线如下（这种方法输入效率较低，不适合快速输入）：

5、平行直线：

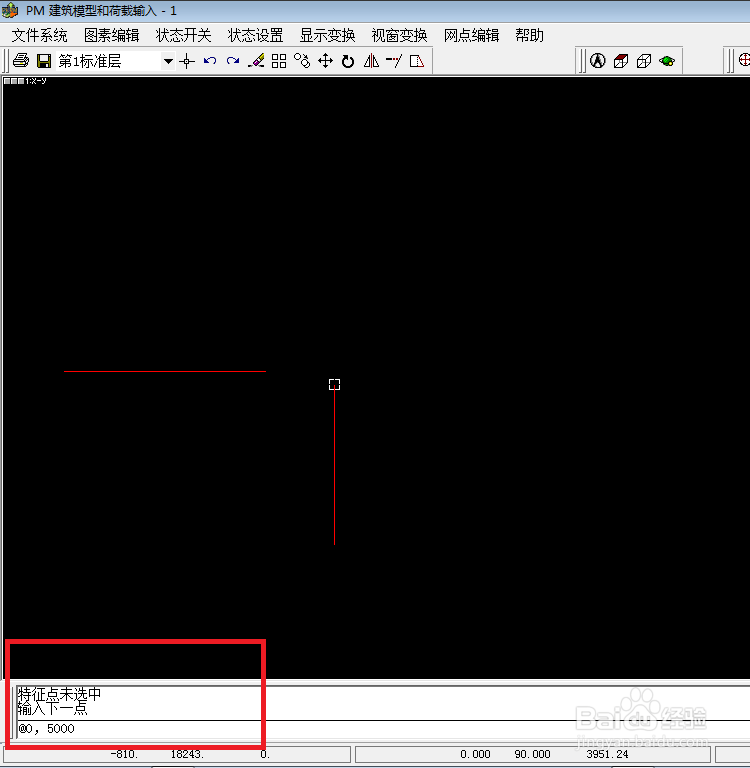

点击轴线输入——平行直线，这里我选择输入@0，5000.线长5000，与Y轴平行的轴线,

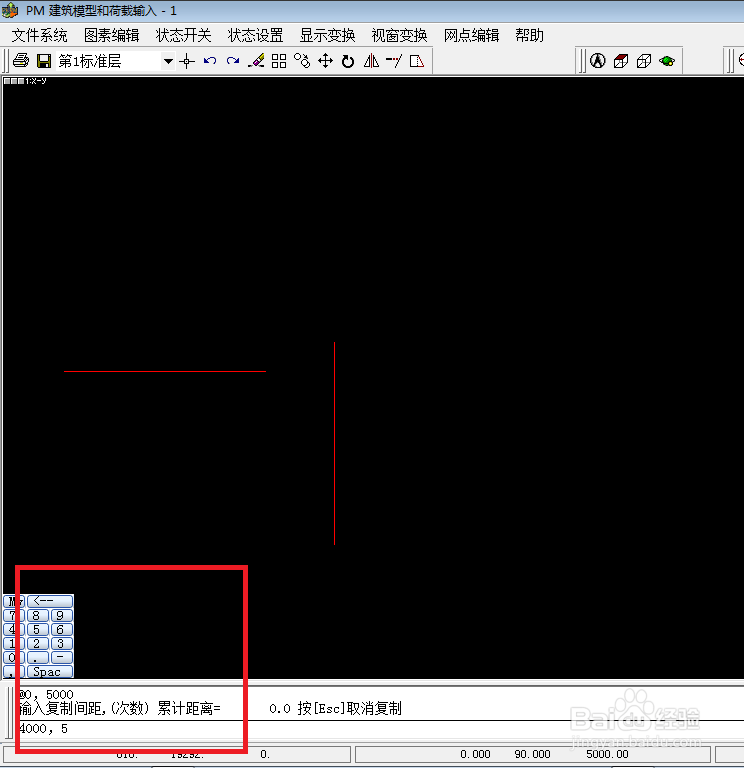

6、接下来系统会问你复制间距，次数，我选择4000，5，就得到6条5000MM，间距4000MM的平行直线，

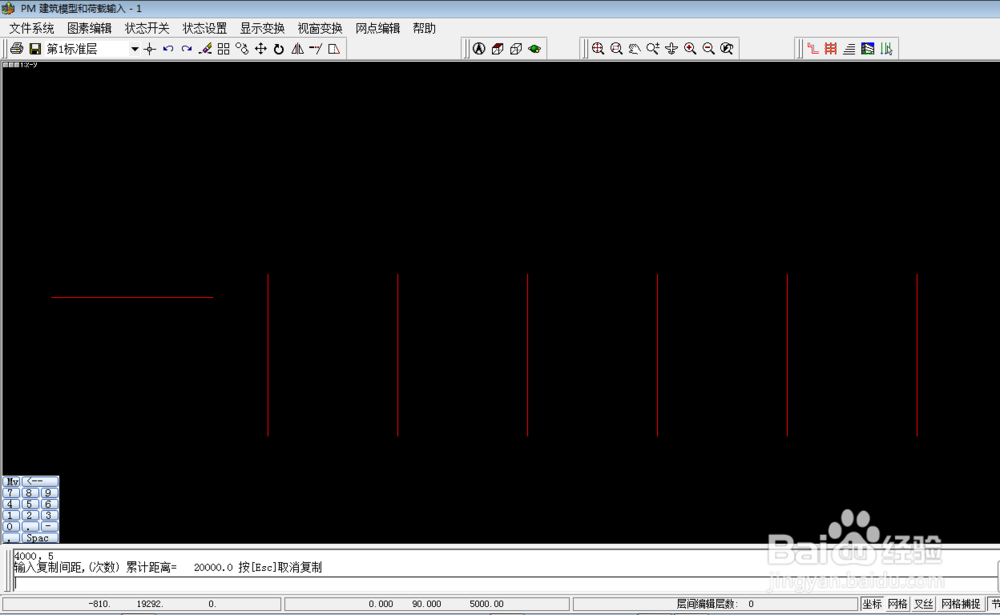

7、6条5000MM，间距4000MM的平行直线，显示如下：

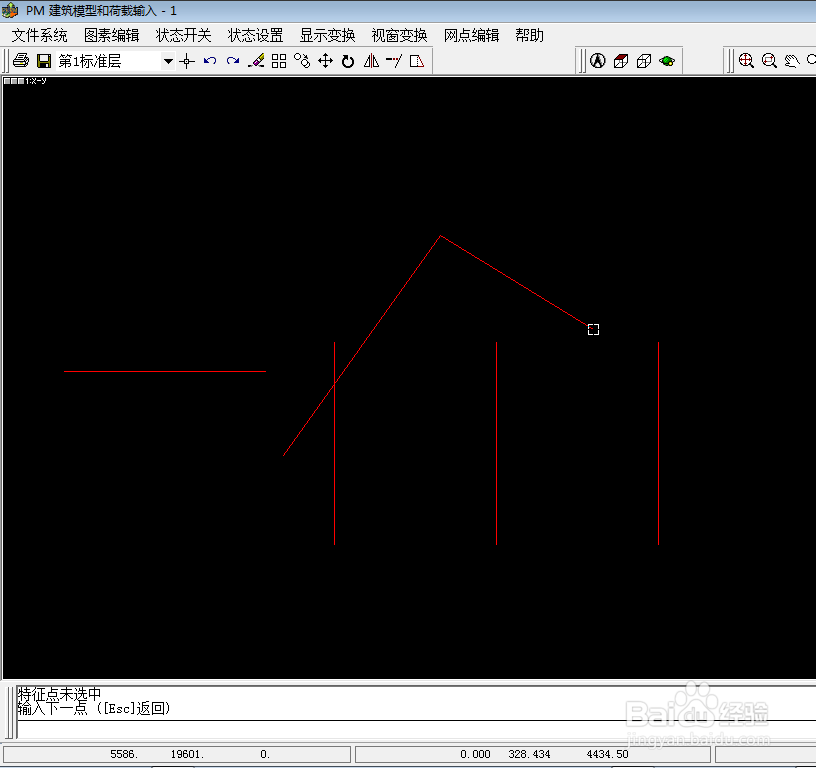

8、折线输入：

操作和步骤4类似，选定下个点即可；

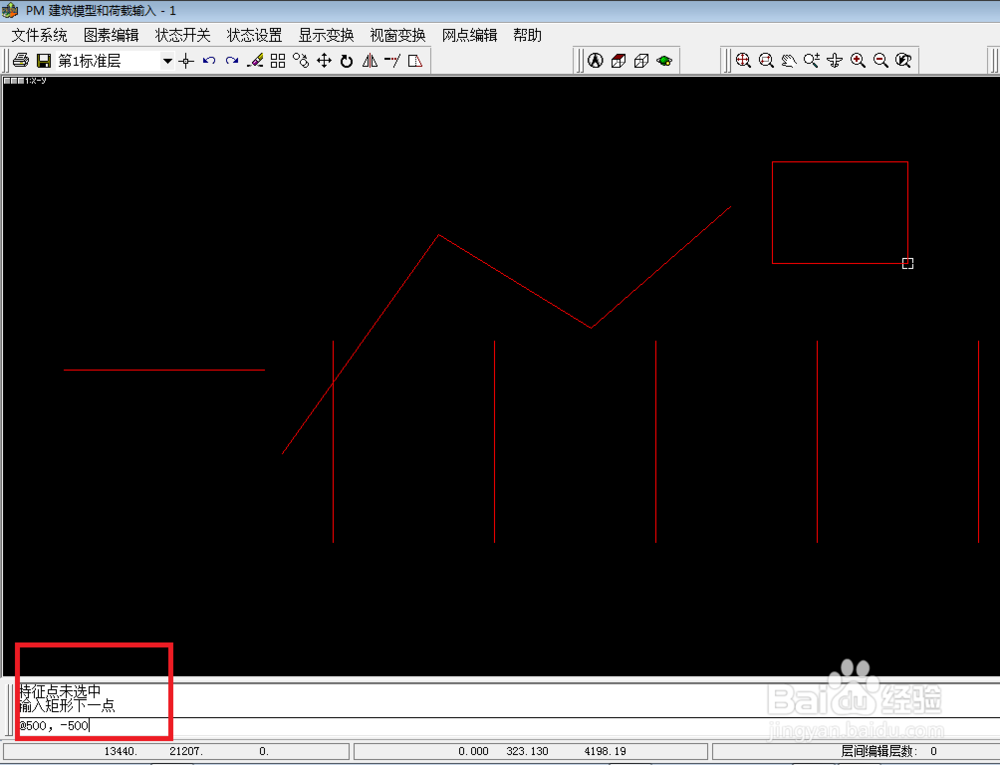

9、矩形：

输入方法可以用鼠标拖动选择尺寸的大小，如果要输入准确数据，如500X500的矩形，先点击矩形的一个角点，再输入@500，-500，即可，如下图
