电动自行车：[13]怎样连接有刷普通控制器线路

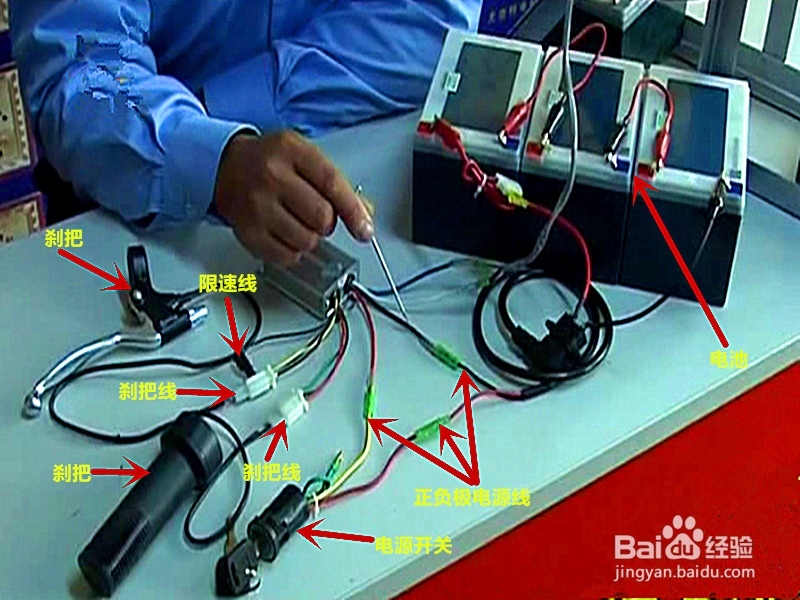

1、首先要知道控制器与哪些部件链接。电动车有刷普通型控制器主要与电源开关、电池、转把、刹把、电机五大部件相连接，形成一个有机整体。

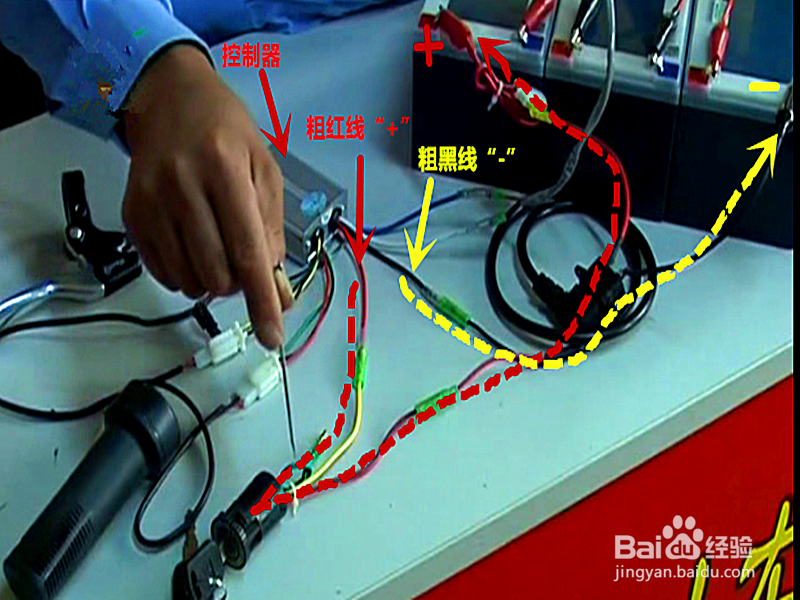

2、与电池的链接。其中粗红线和粗黑线是连接电池的正负极，正极通过电源开关与电池的正极链接，负极直接与电池负极链接。

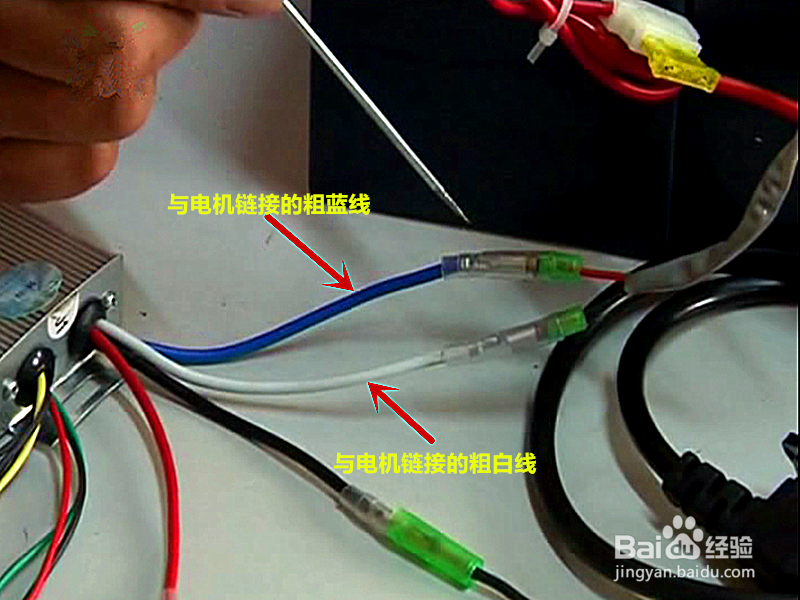

3、与电机的链接。粗蓝线和粗白线，它分别连接电机的一个黑线和一个红线。如果链接好之后，出现电机向相反的方向运转，只要颠倒一下两个新的连接方式即可。

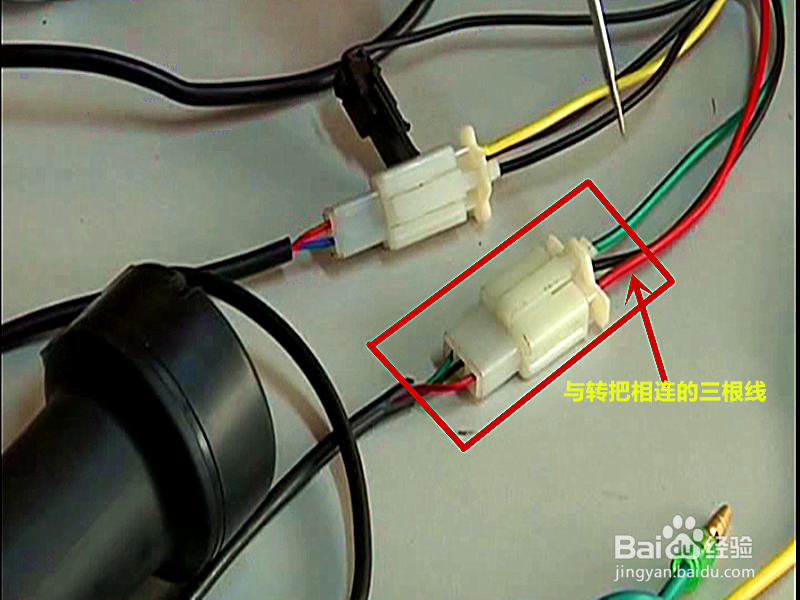

4、与转把的链接。与转把相连的三根线分别是细红线、细黑线、细蓝线，按照转把相同颜色一一对应相连即可。

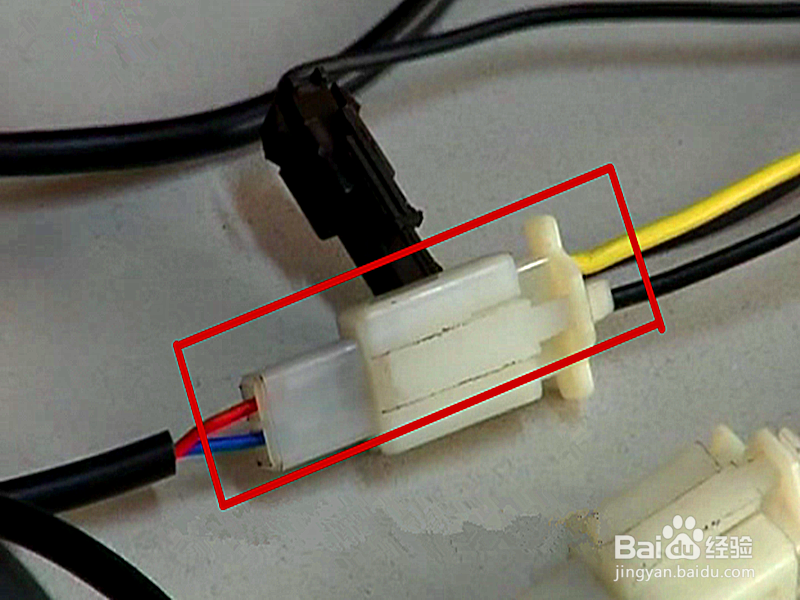

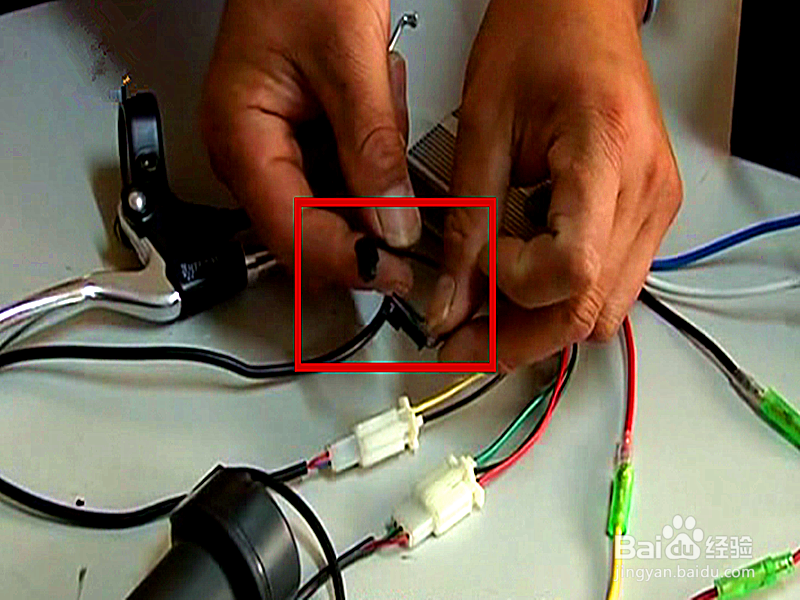

5、与刹把的相连。刹把的两根线是红蓝色的，控制器的两根线分别是一黑一黄，随便连接都可以，两根线可以对换。

6、另外一根黑线是限速线，如果想提升转速，可以把黑线断开即可，速度就可以提升。
