如何使用cad画吊钩

1、首先需要的是打开CAD

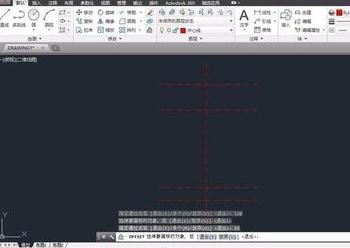

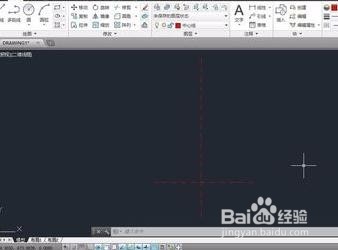

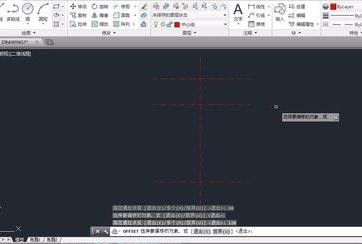

2、在主界面中，画绘制竖直和水平的中心线，如图所示

3、然后将水平的中心线向上偏移90和120个单位

4、然后将水平中心线偏置15个单位，如图所示

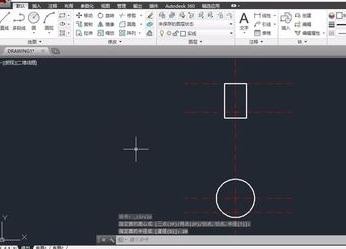

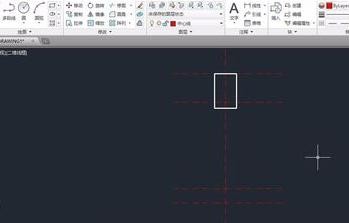

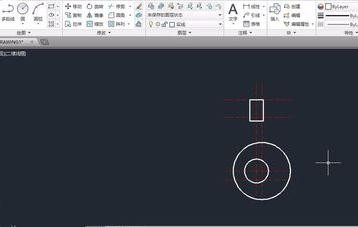

1、绘制一个长度为23，宽端为36的矩形

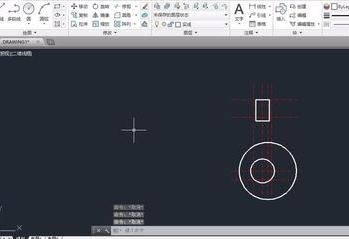

2、接着绘制一个半径为20的圆

3、然后向右偏置中心线9个单位，绘制半径为48的圆

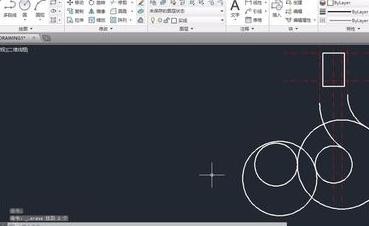

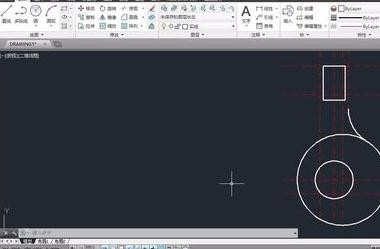

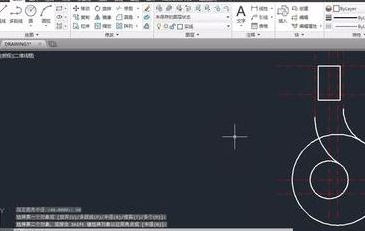

1、这里将中心线向左右偏置15个单位

2、接着倒圆角半径为40，大圆与最右的中心线

3、然后倒圆角半径为60，大圆与最左的中心线

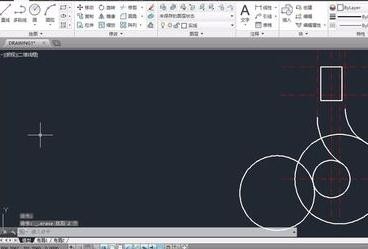

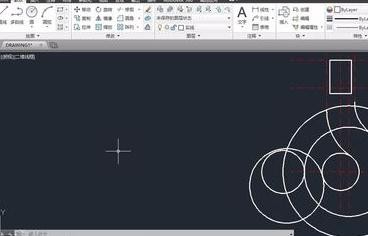

1、这里将小圆向外偏置40个单位

2、接着绘制以最下方的中心线交点为原点，半径为40的圆

3、然后删除如下图所示的圆与中心线

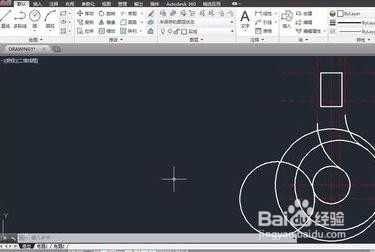

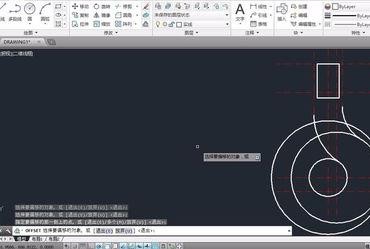

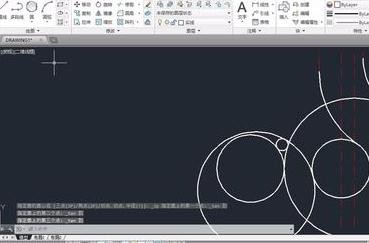

1、这里将大圆向外偏置23个单位

2、接着绘制如下图所示的圆，半径为23

3、然后删除水平中心线和圆

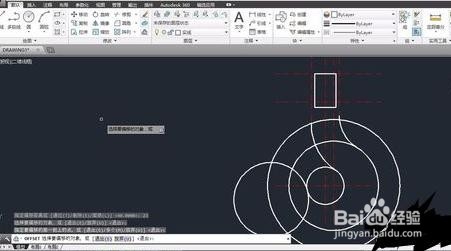

1、这里绘制相切、相切、相切的圆

2、接着修剪多余的线条

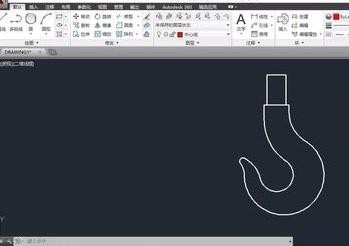

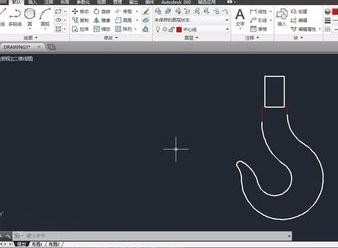

3、最后，转化为实线，如图所示，吊钩就完成了
