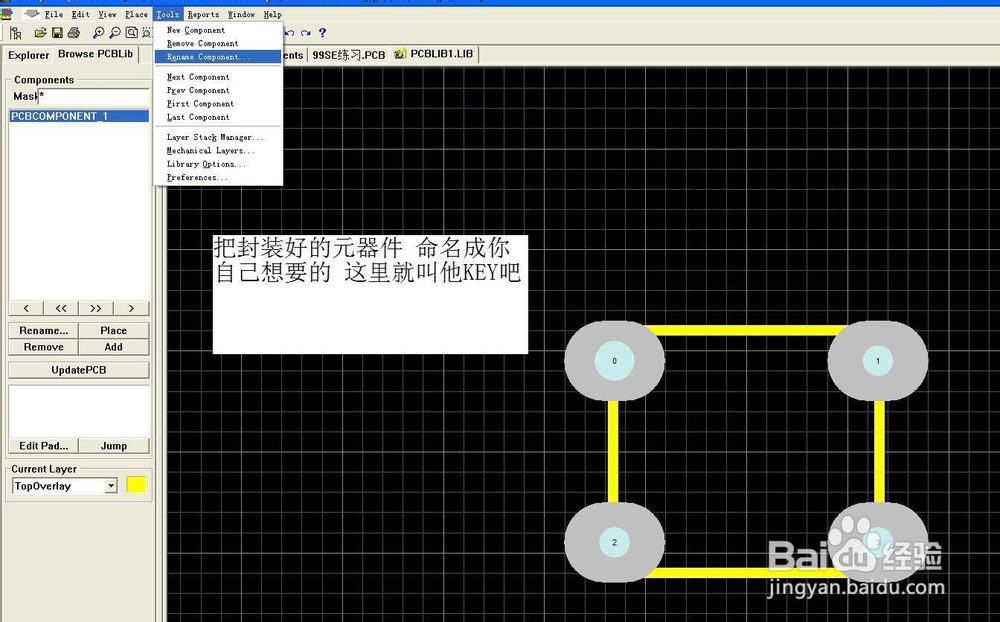

最后给它取个名字吧

到这里完整的一个按键封装就OK，现在就是要把按键封装弄到PCB里面，我们才能使用辛辛苦苦封装起来的东东！

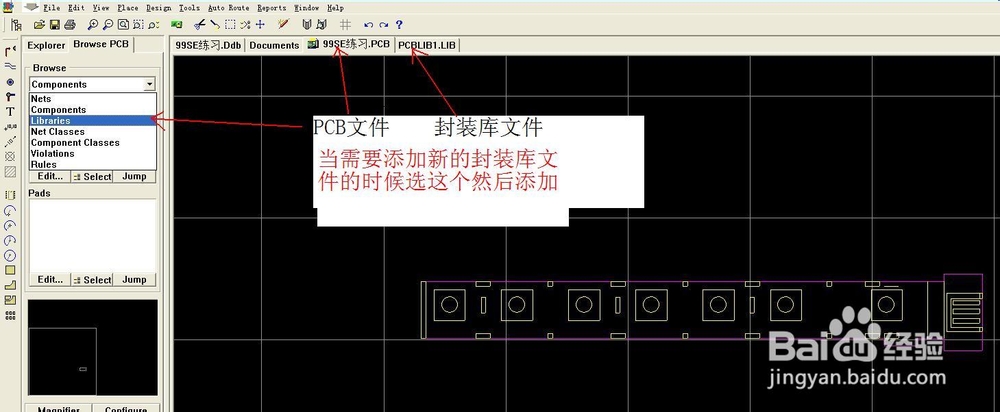

当我们绘制pcb文件的时候，当没有可以找到的封装时，就需要自己封装，再哪里封装上面已经说过，当封装好了后，只需要把这个lib库文件添加到PCB里面，就可以使用自己的封装了

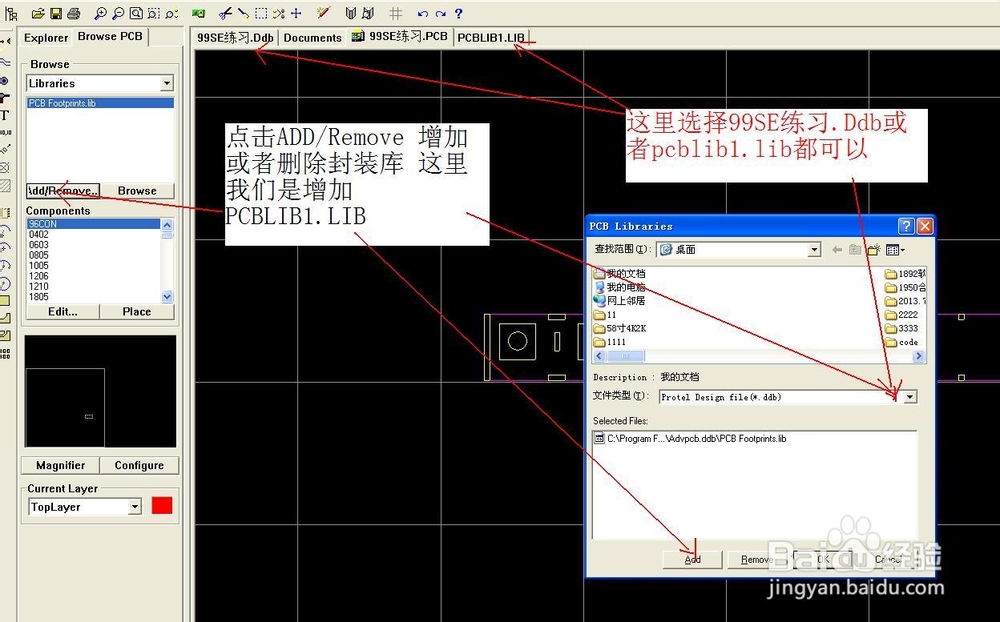

然后点击ADD/REMOVE

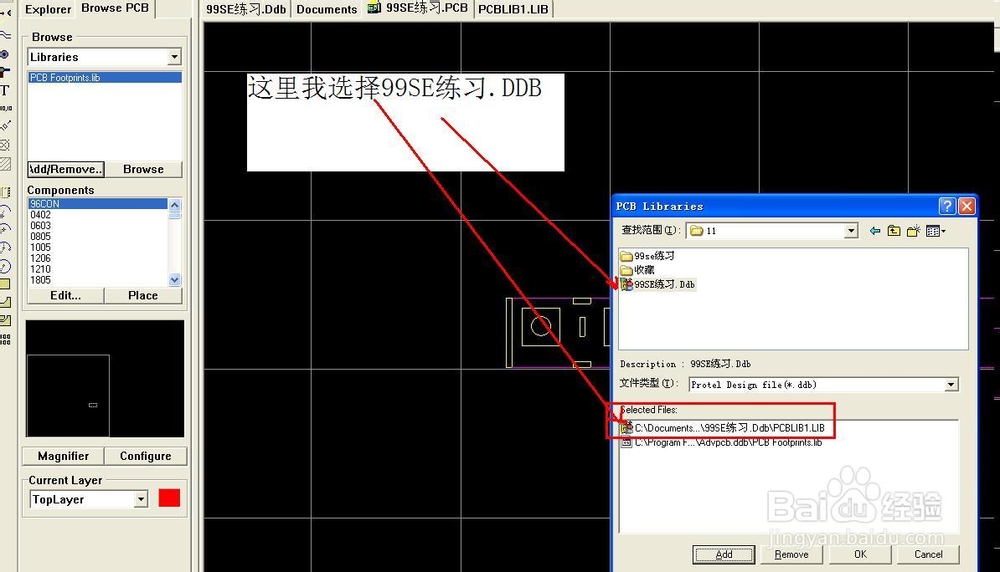

然后选择99SE练习.DDB

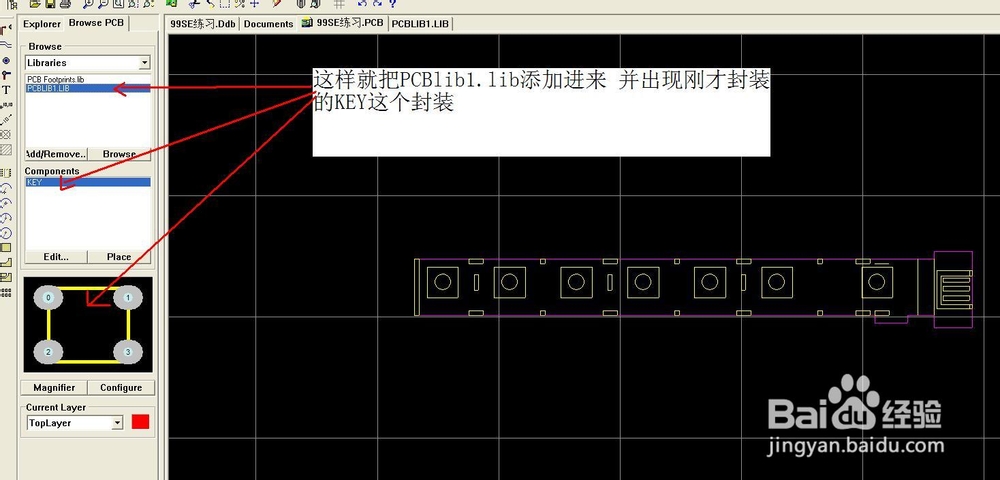

点击OK后确认后如下

看到这里，封装的导入已经会了，接下去就是PCB的绘制了

对于新手来说，PCB的绘制的技巧可以查考其他文件，因为我也不是很懂，我只说一些工程上需要避免的错误，而且这些错误一旦发生会给你设计的板子带来致命的伤害，或者根本就报废不能使用

好吧，还是先把封装放入到PCB文件里面吧，

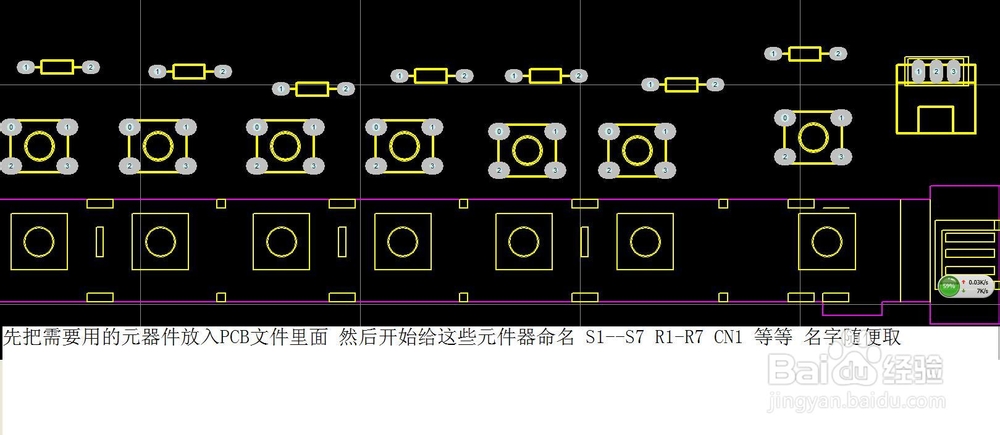

然后开始给这些元件器命名按键S1--S7 电阻R1-R7  接插件CN1   名字是可以随便取的

这里说一个按键和接插件位置的放置，这个可不能随便乱放置，稍微有点偏差会造成按键手感不好，或者结构干涉等等问题

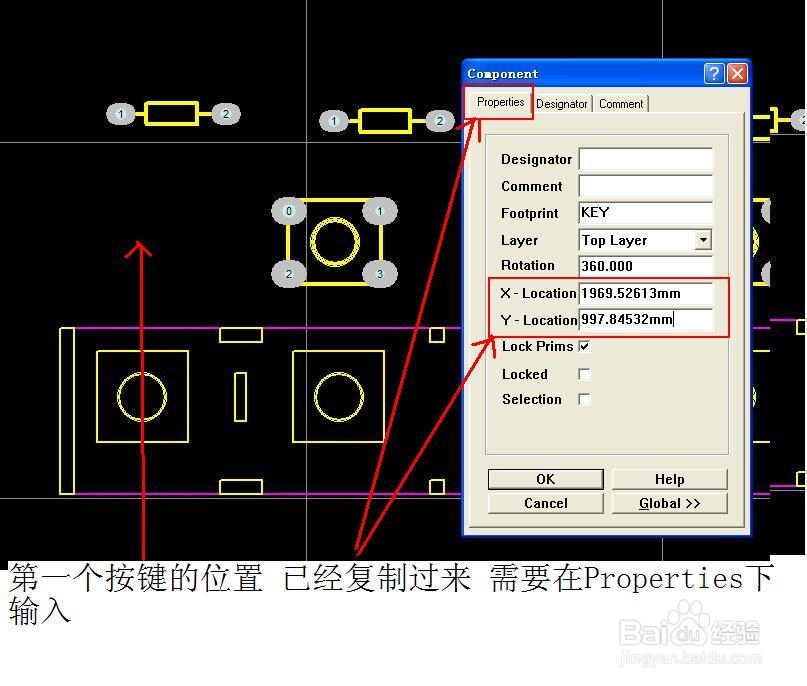

那怎么放置按键呢？把结构尺寸里面按键位置复制到按键元器件封装里面，这就是上面我们为什么需要以X=0 Y=0 为中心来封装这个按键啊

看一下操作后结果是怎么样的？

点击OK后看看结果怎么样？

元器件的摆放已经说完，接下去一个重点内容是层面和丝印的关系

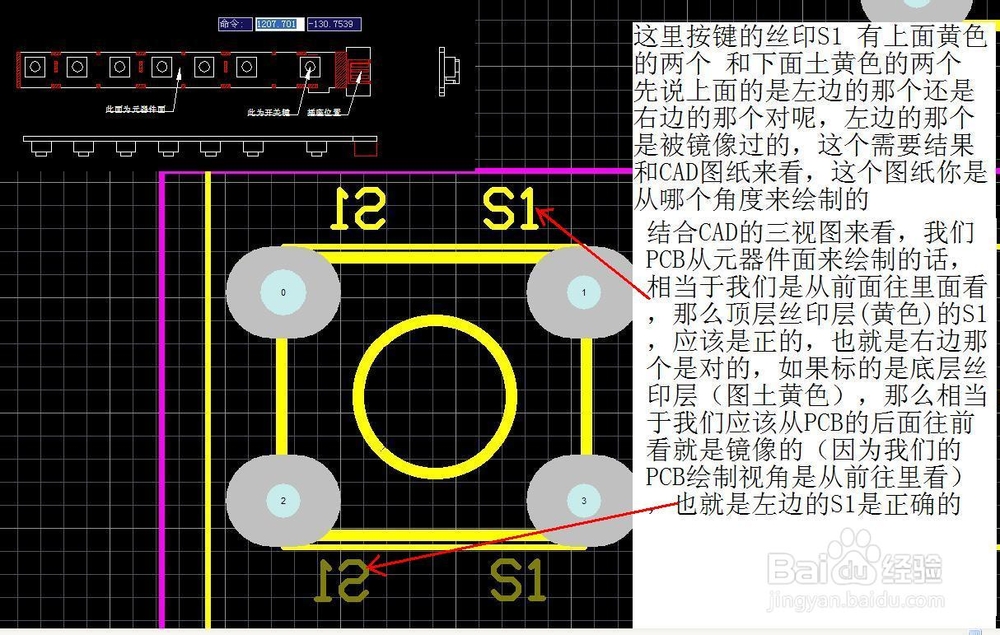

   结合CAD的三视图来看，我们PCB从元器件面来绘制的话，相当于我们是从前面往里面看，那么顶层丝印层(黄色)的S1，应该是正的，也就是右边那个是对的，如果标的是底层丝印层（图土黄色），那么相当于我们应该从PCB的后面往前看就是镜像的（因为我们的PCB绘制视角是从前往里看），也就是左边的S1是正确的

这个是重点也需要好好的理解。绘制PCB千万不能把层面弄错了，要不打出来的板子刚好是一个镜像的板子，那就郁闷死了！

具体的怎么绘制，这么不做展开，因为每个人习惯都不同绘制思路也不同，这里主要说一下绘制需要注意点

单层板线宽至少0.5mm，这也是我们前面设置的时候为什么把小格设为0.5mm

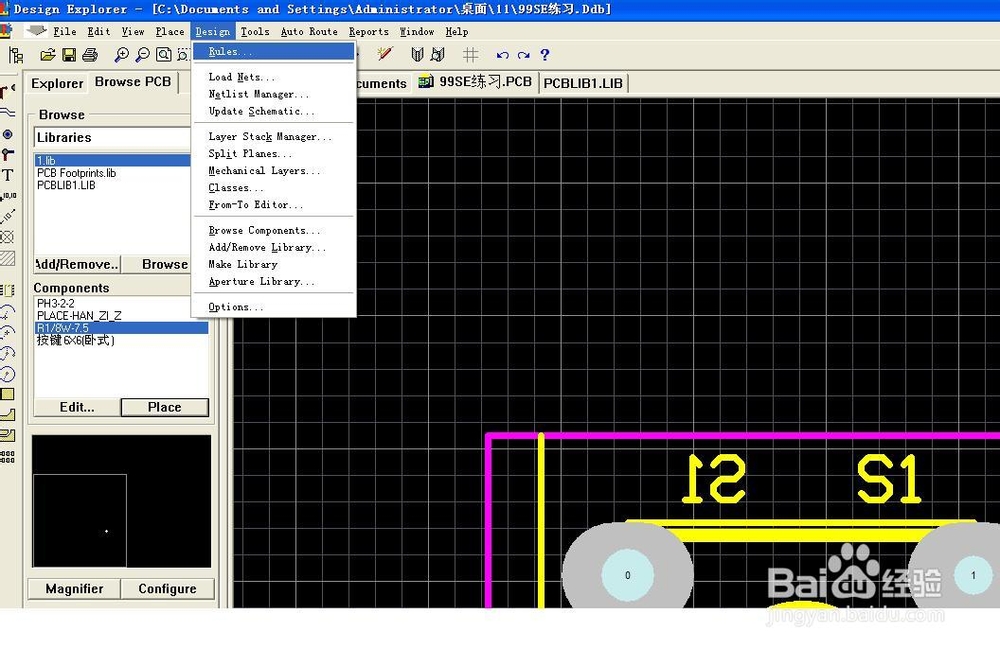

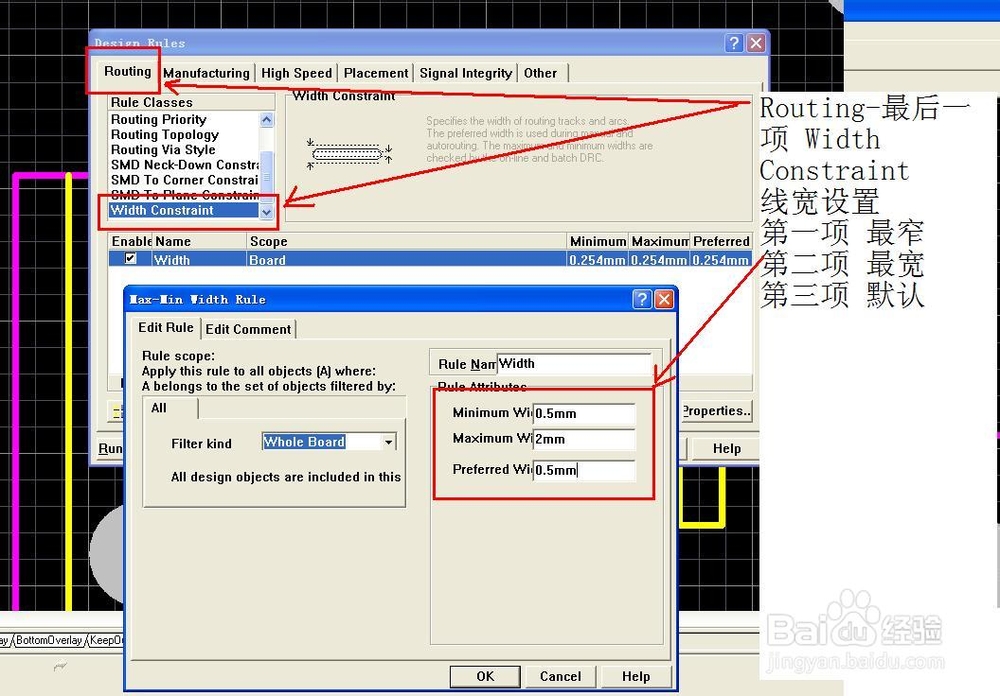

先把画这个板要用的设计规则设置一下 Design--Rules

然后把线宽设置一下具体如下：

    然后选择BOTTOMLAYER 按P+T开始绘制走线按键在顶层，它的焊脚就在底层，所以走线要选择在底层走线。

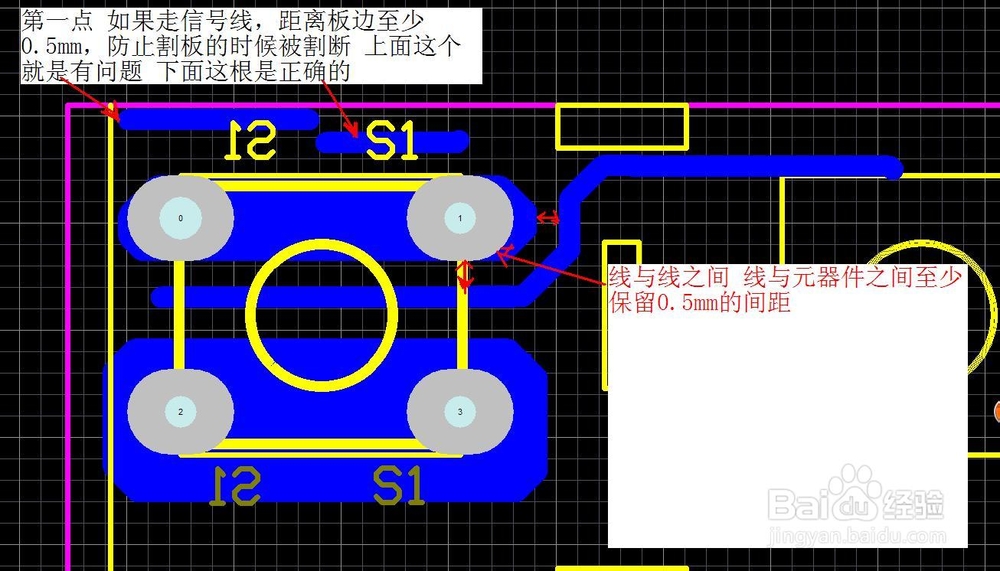

单面板设计这里注意两点

   1.走信号线，至少与板边0.5mm间距，防止割板的时候被割断，造成不良，属于设计缺陷

   2.线与线之间线与元器件之间至少保留0.5mm间距，也不能让厂家难做，给人家多少钱就做多少活，也要为别人考虑

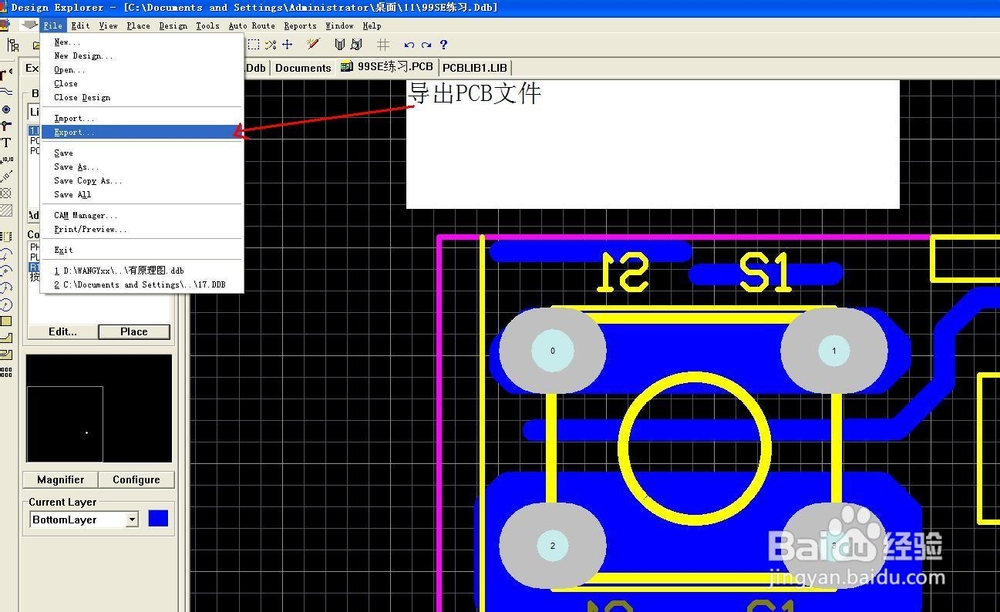

整个绘制好后就需要出PCB给厂家生产！

这样草草的把整个过程说了一遍，希望新手能喜欢的，你的点赞是我前进的动力！
