方案设计师里面如何设置墩台固定

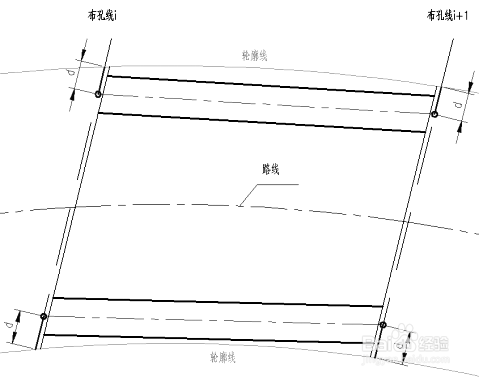

1、在布孔线位置处精确定位边梁。需要通过参数“悬臂端距中线长度”来定义此处边梁中心线与轮廓线的距离。当设计下部结构考虑前后侧的支座横向定位需要对齐时可使用这种方法。

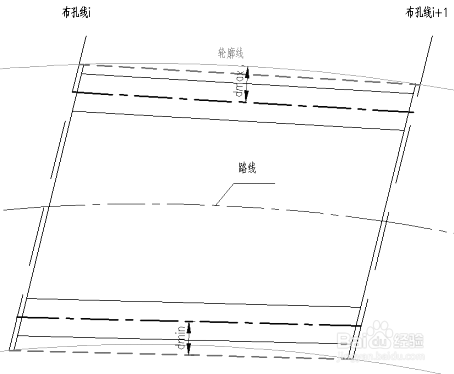

2、按悬臂长度极值：以同时控制悬臂最大长度和最小长度来自动进行横向布置。此时边梁中心线与其参考线（割线）是互相平行的。

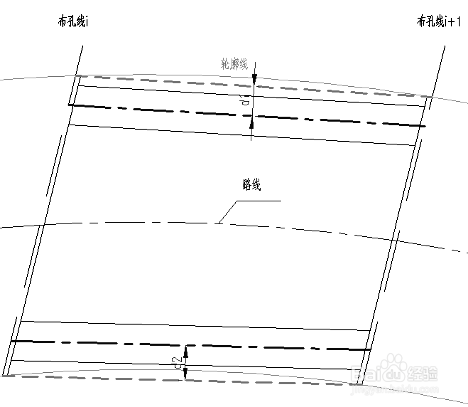

3、按最小悬臂长度：以控制悬臂最小长度来自动进行横向布置。此时边梁中心线与其参考线（割线）是互相平行的。

4、预制件之间桥面湿接缝的最大、最小允许宽度。铺装调整方案，用以确定构件顶缘的竖向位置。

5、当系统已经应用标准件选用条件表找到标准件后，从已经定义的标准件中获得所有的构造数据。

6、构件标识名称，定义。构件在被创建后，名称默认值为“构件类型名”+“被创建的序号”。
