AutoCAD练习：[2]CAD图形界限的设置

1、在菜单栏中找到命令：格式→图形界限

或在命令行中输入命令：LIMITS

2、输入0,0按回车键

3、输入420,297按回车键

4、一个长420mm,宽297mm的矩形图形界限就设置好了

1、附上一个练习

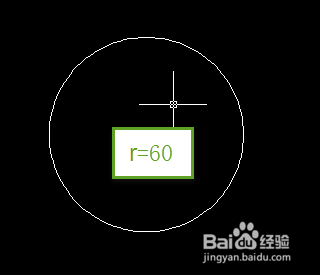

2、画一r=60的圆

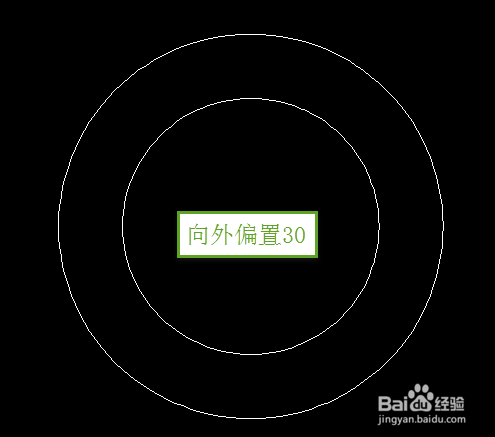

3、向外偏置30

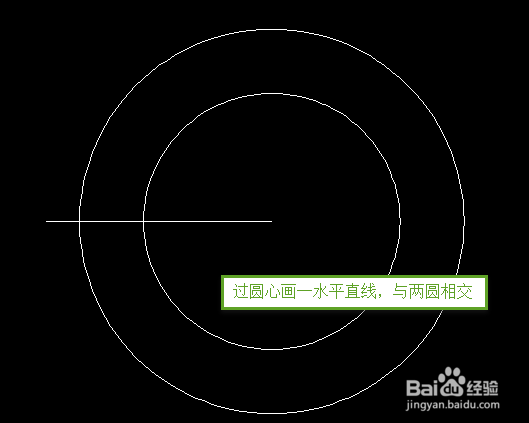

4、过圆心画一水平直线，与两圆相交

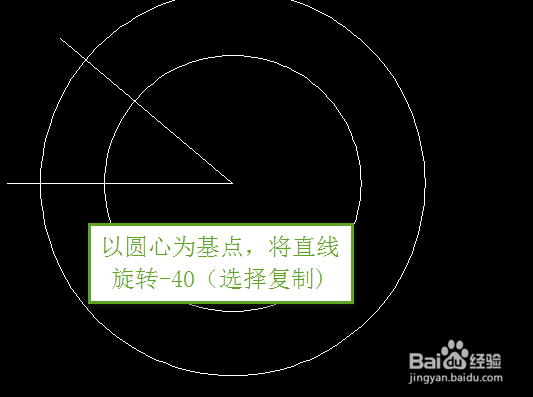

5、以圆心为基点，将直线旋转-40（选择复制)，或过圆心画40度角度线

6、选择修剪。剪切多余的部分

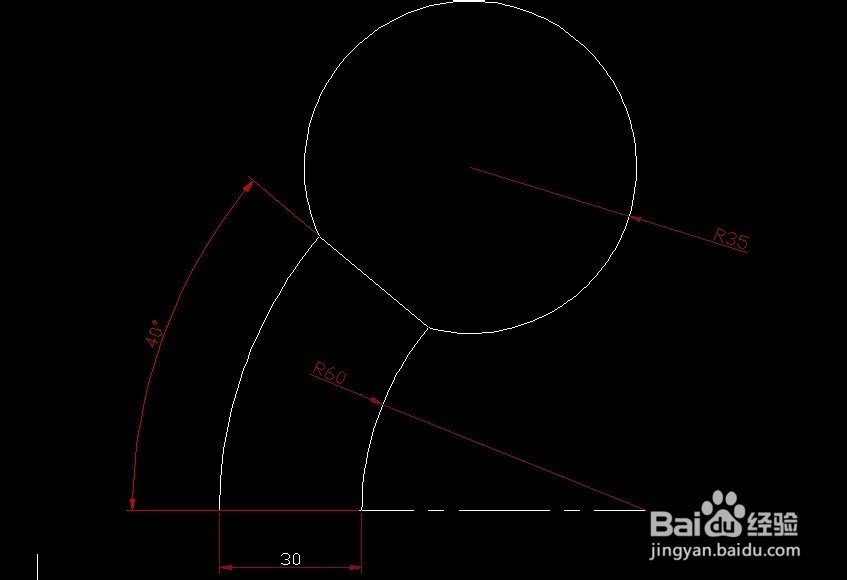

7、选择命令绘制→圆弧→起点 端点 半径

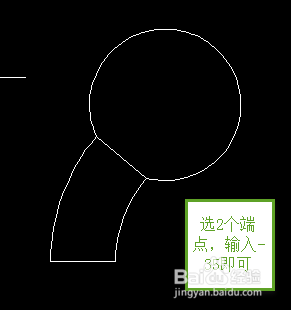

8、选2个端点，然后输入-35即可
