5-100V高低亮+爆闪电动摩托车灯IC方案应用

1、随着车灯产品的日新月异，车灯产品对降压恒流芯片的要求也越来越高。世微半导体专业提供高性能、高性价比、智能温度保护 单亮、远近光、高低亮、高低亮爆闪、带彩灯8-100V宽电压的LED电动车灯IC、汽车灯IC、摩托车灯IC、低压球泡灯IC。深耕车灯行业，对车灯市场有着深入的了解，AP2402解决了市面上芯片低压差过冲电流上升烧灯珠的过温保护灭灯的缺点。芯片内部自带过温保护和输出短路保护

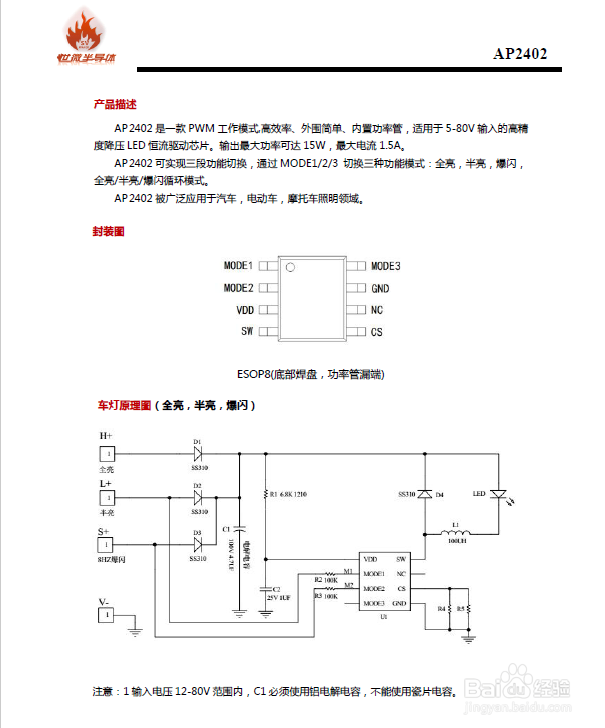

AP2402 是一款PWM工作模式,高效

率、外围简单、内置功率管，适用于 5-100V

输入的高精度降压 LED 恒流驱动芯片。输

出最大功率可达 15W，最大电流 1.5A。

AP2402 可实现三段功能切换，通过

MODE1/2/3 切换三种功能模式：全亮，

半亮，爆闪，全亮/半亮/爆闪循环模式。

AP2402 工作频率固定在150KHZ左

右，同时内置抖频电路，可以降低对其他

设备的 EMI 干扰。另外采用平均电流采样

模式，可以提高宽输入电压情况下的电流

精度。

AP2402 带有输出短路保护功能，

5V～100V 输入条件下，短时短路不会损

坏电源器件。

AP2402 还有过温调节电流的功能。

当芯片内部的温度达到 140℃左右时，会

自动调低输出电流。

2、宽输入电压范围：5V～100V

可设定电流范围：10mA～1500mA

固定工作频率：150KHZ

内置抖频电路，降低对其他设备的 EMI

干扰

平均电流模式采样，恒流精度更高

0-100%占空比控制，无电流节点跳变

输出短路保护

过温保护

三功能模式：全亮/半亮/爆闪/三功能循

环

3、应用市场：LED电动车灯、LED摩托车灯、激光炮、四珠电动车灯、六珠电动车灯
