CAD图形放大缩小后变形怎么办 redraw命令

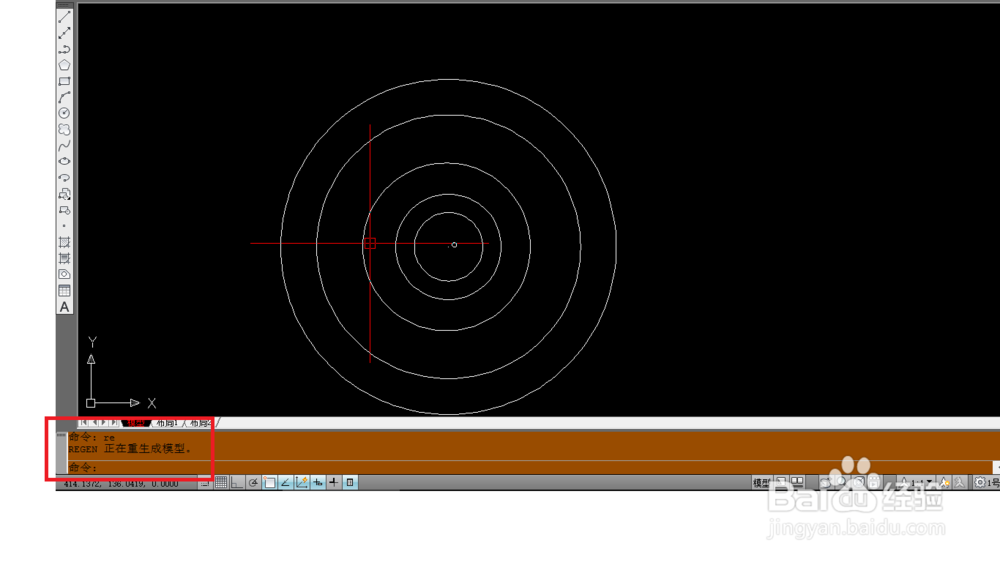

1、首先，我们正常的打开一幅图，或者绘制几个简单图形，如图所示

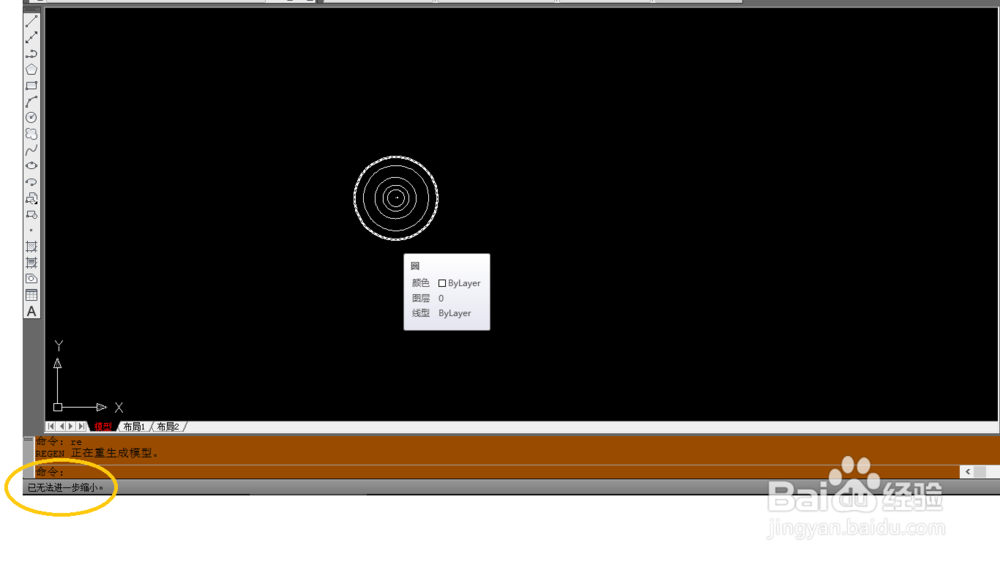

2、接着，我们用鼠标滑轮向后滚动，将线条缩小，当出现黄色标记所标注的显示时，在命令行输入“re”命令，即可进一步缩放

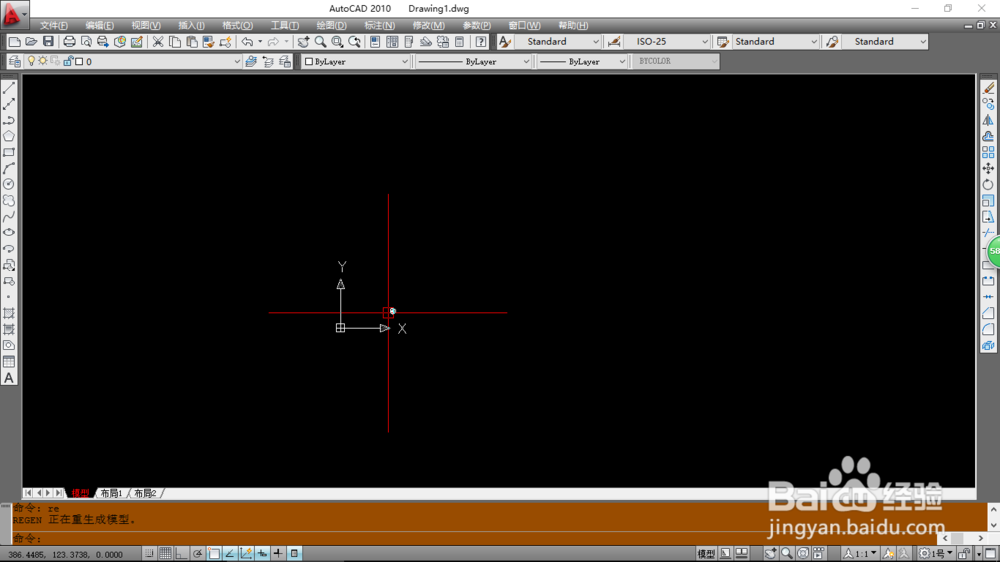

3、当将图形缩放至很小的时候

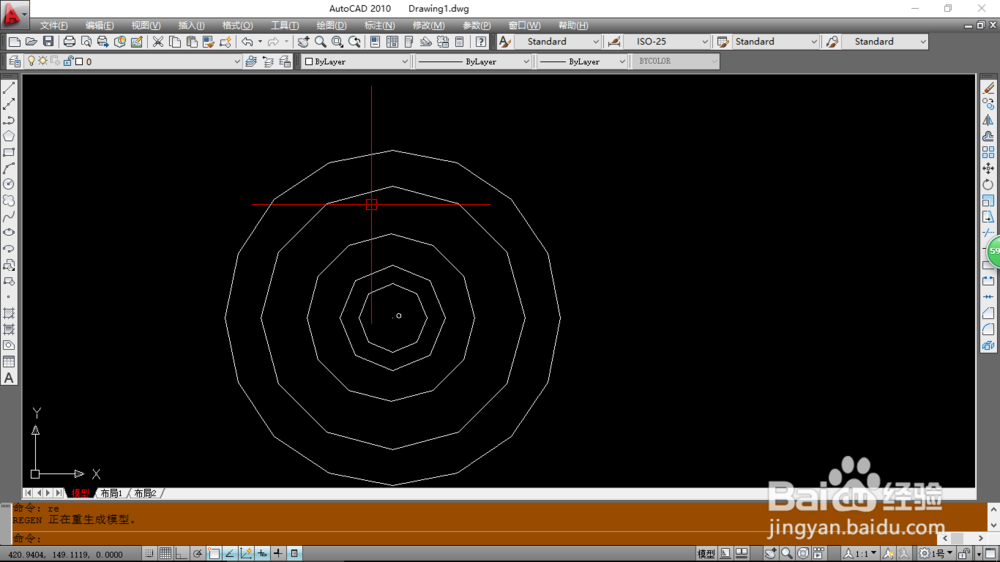

4、我们再将图形重新放大来看，我们发现一开始的圆已经变成了一个多边形的样子，如果一开始缩小的更厉害，边数会更少

5、我们在命令行输入redraw命令，即可使图形恢复正常。图形变形的原因是当缩放至一定程度，电脑会将图形绘成这样，就像一根直线，如果将其不断放大，会看到其实是锯齿形，圆也是如此，当缩小的太厉害，电脑绘制就会变形，解决办法就是重画，也就是redraw命令
