汉兰达10寸导航中控升级安装教程

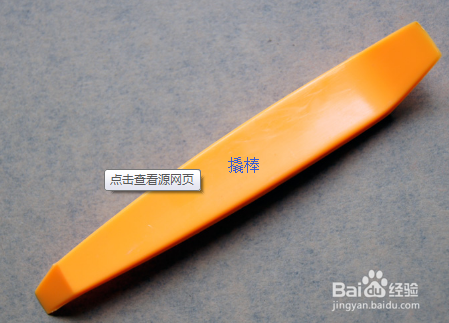

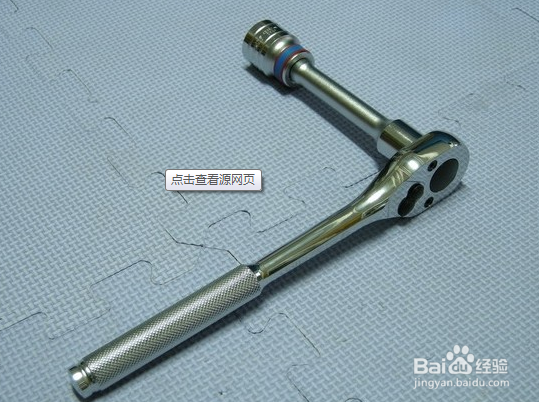

1、准备好拆装专用工具（8号、10号套筒扳手）、专用撬棒

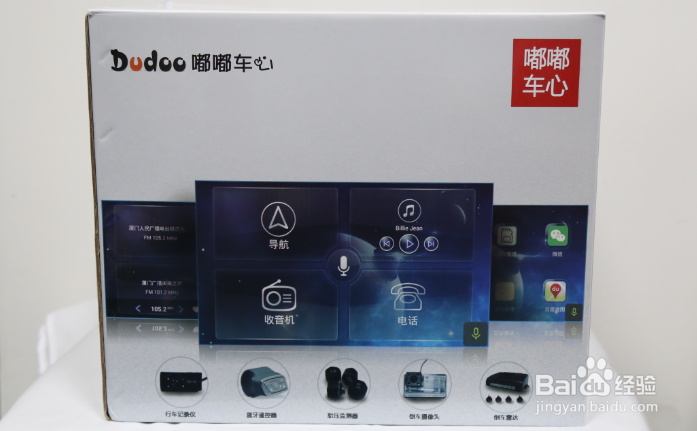

2、从网上选购合适的导航仪，笔者选用的是近期网上比较热门的导航仪，作为本次的升级改装。

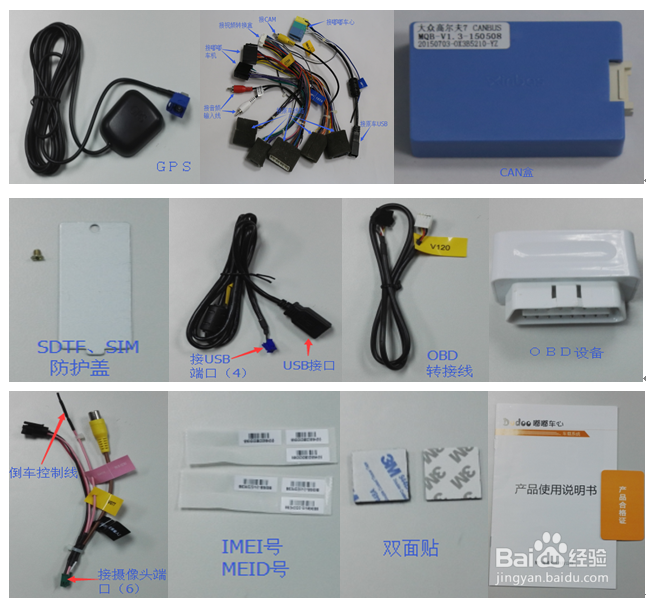

3、开箱检查一下配件是否齐全。

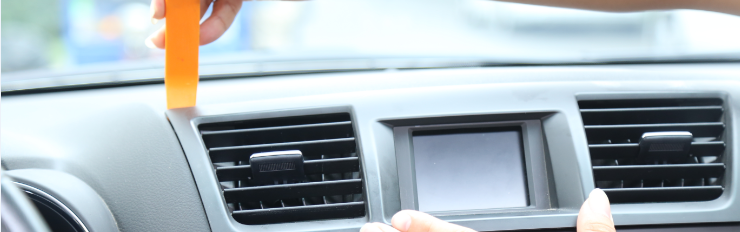

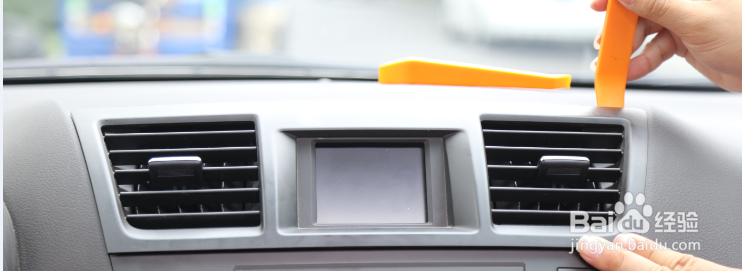

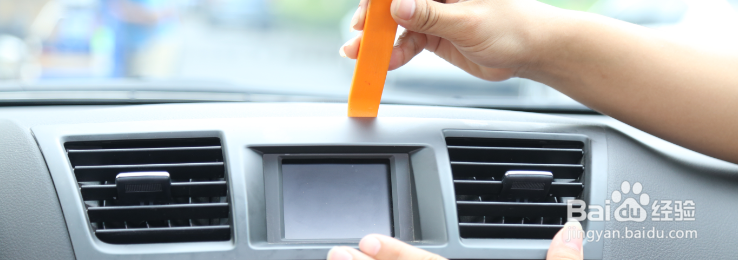

4、用撬棒撬开中控上方出风口处右侧面板

5、用撬棒撬开中控上方出风口处中间面板

6、用撬棒撬开中控上方出风口处左侧面板

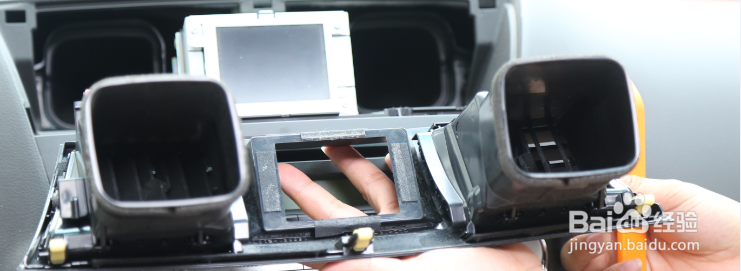

7、取下出风口面板并放置好

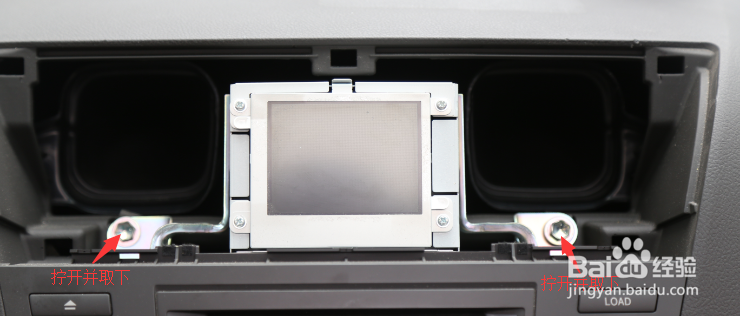

8、用10号专用套筒将下图箭头所标注的螺丝拧下并放置好

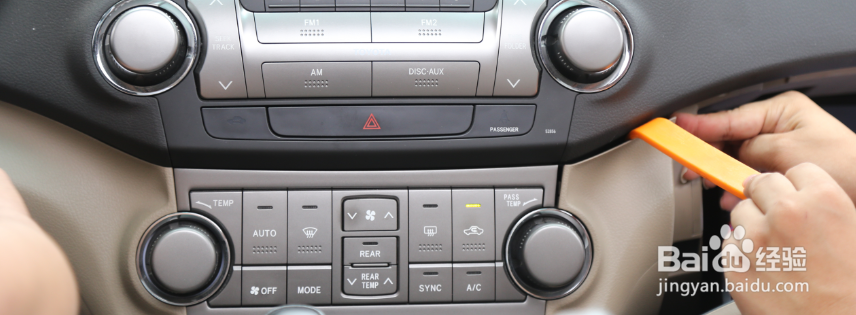

9、用撬棒撬开加热座椅按钮处的面板右侧

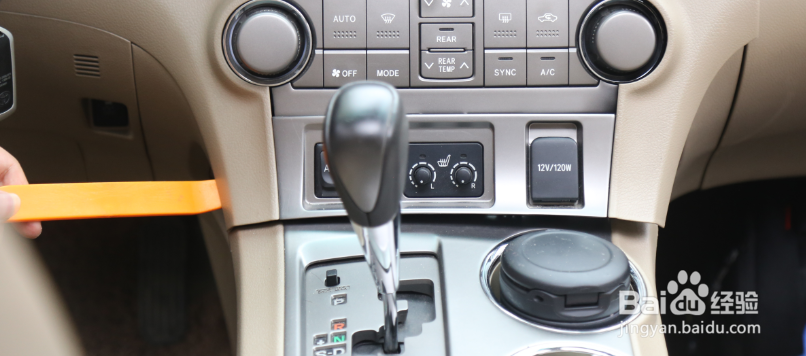

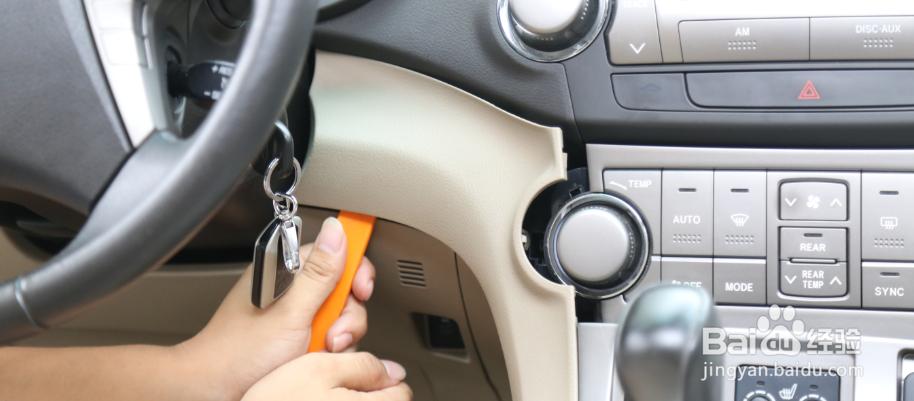

10、用撬棒撬开加热座椅按钮处的面板左下方

11、用撬棒撬开加热座椅按钮处的面板左上方

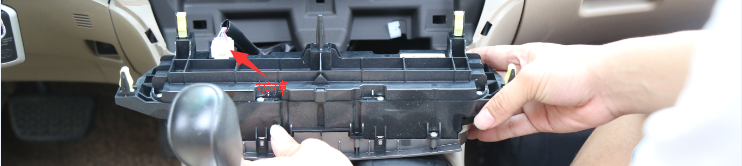

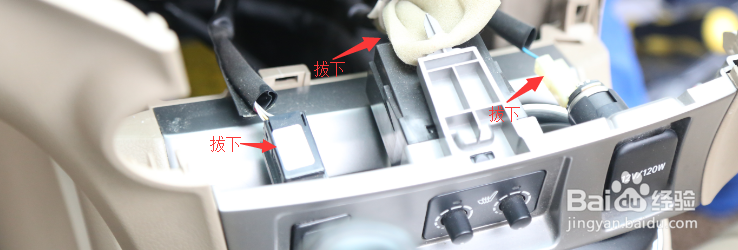

12、1.取出加热座椅按钮面板，拔掉面板上的接插器后将面板放置好

13、拉出空调控制面板，拔掉面板上的接插器后将面板放置好

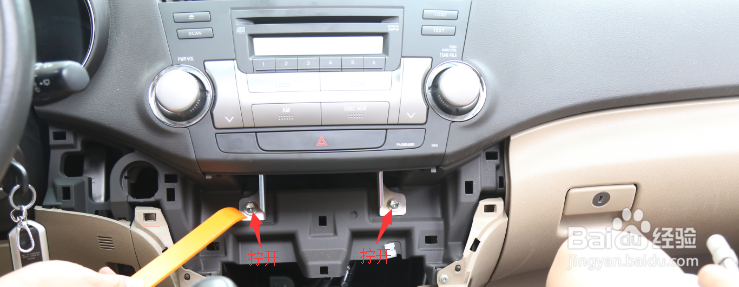

14、拧开下图箭头所示的两颗固定螺丝

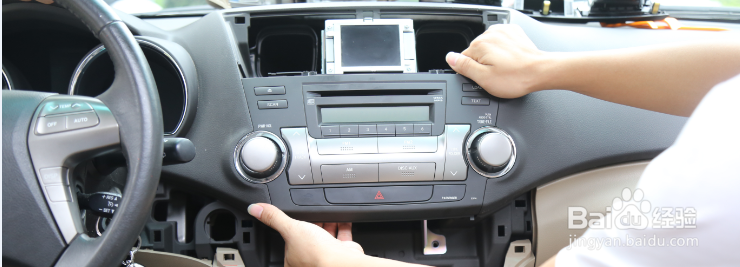

15、取出中控设备

16、拔掉中控上方小屏的接插器

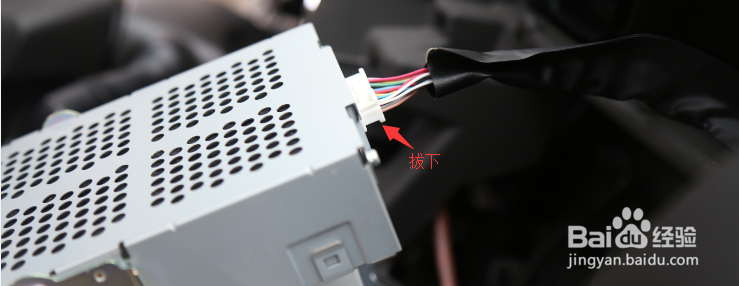

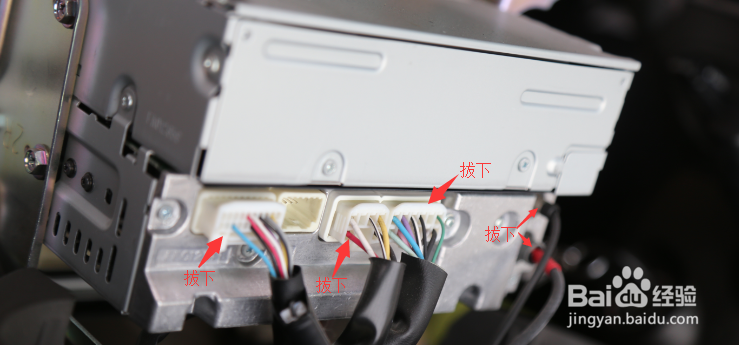

17、拔掉原车中控上的接插器

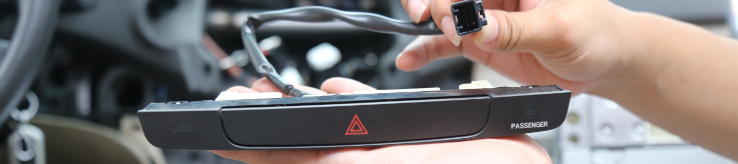

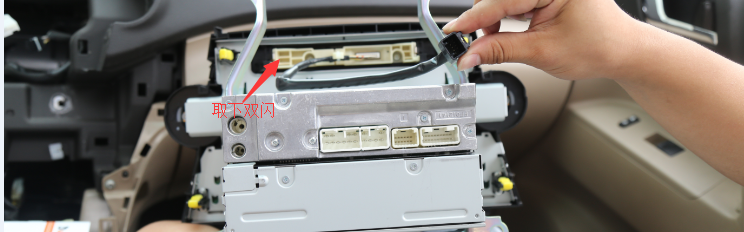

18、取出中控上的“危险警报灯”开关

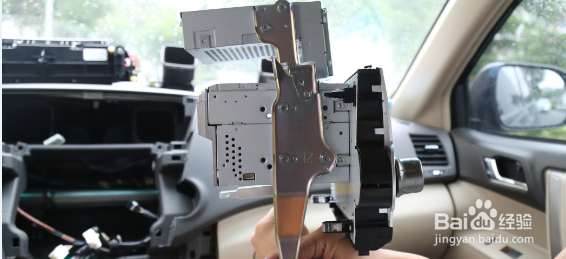

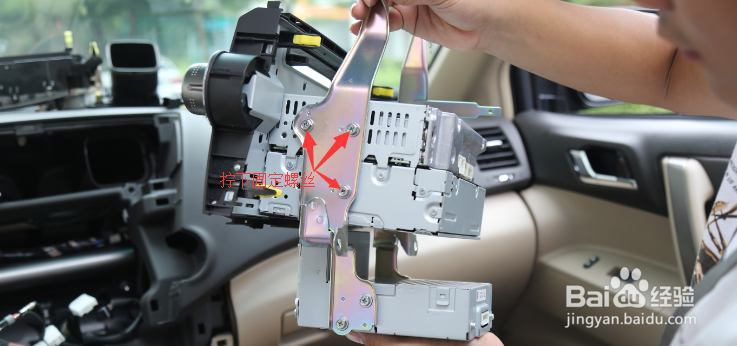

19、拧下中控与小屏间支架两边的固定螺丝

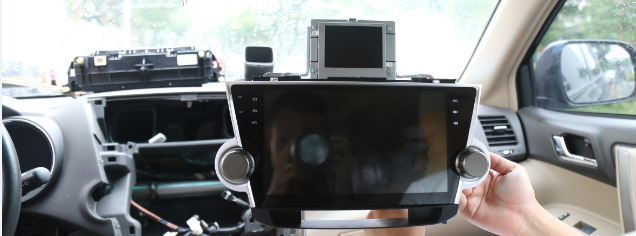

20、将导航仪安装到支架上，并拧紧固定螺丝

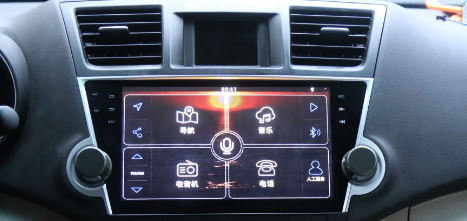

21、下图为嘟嘟车心安装到支架后整体效果

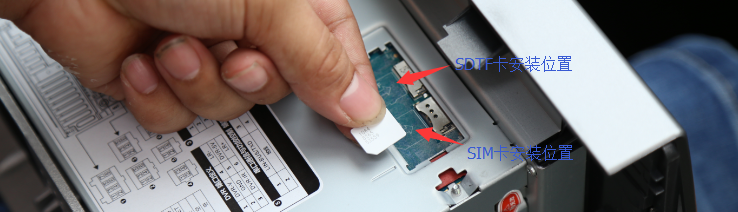

22、1.将SIM卡、TF卡装到导航仪上

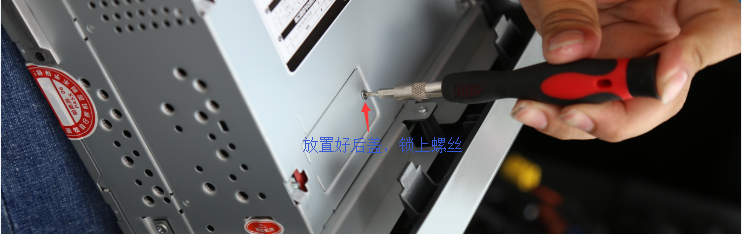

23、安装好SIM卡及TF卡的保护盖并锁好螺丝

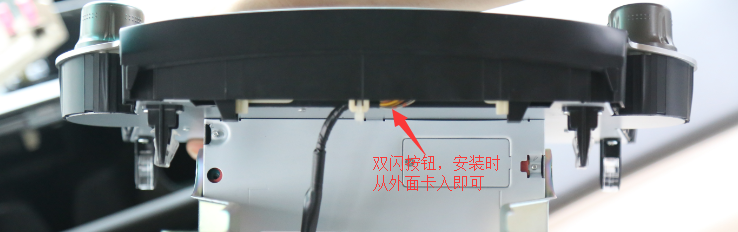

24、将双闪开关安装到嘟嘟车心上

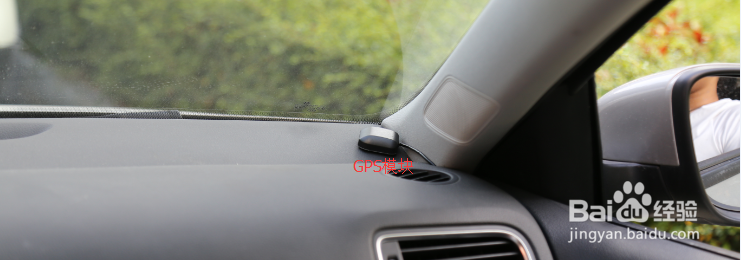

25、将GPS模块安装在副驾驶座侧A柱附近前挡风玻璃下方（匆安装在A柱内，会影响信号）

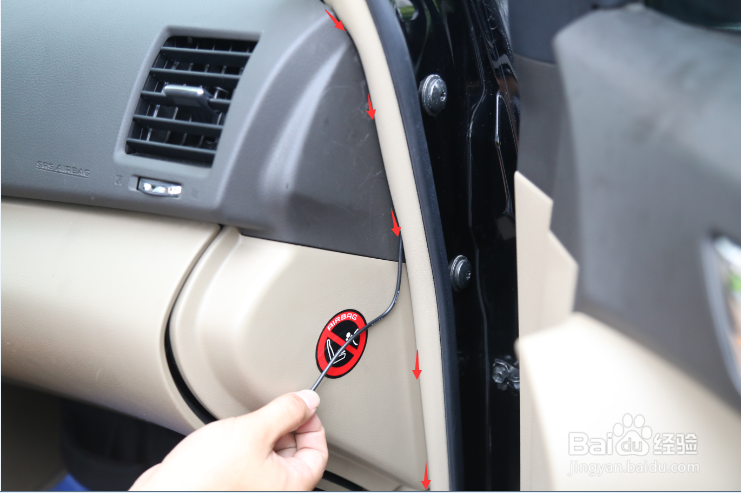

26、GPS模块侧面线路布置如下图箭头所示

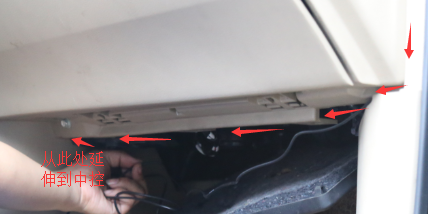

27、GPS模块底部线路布置如下图箭头所示布置到中控位置

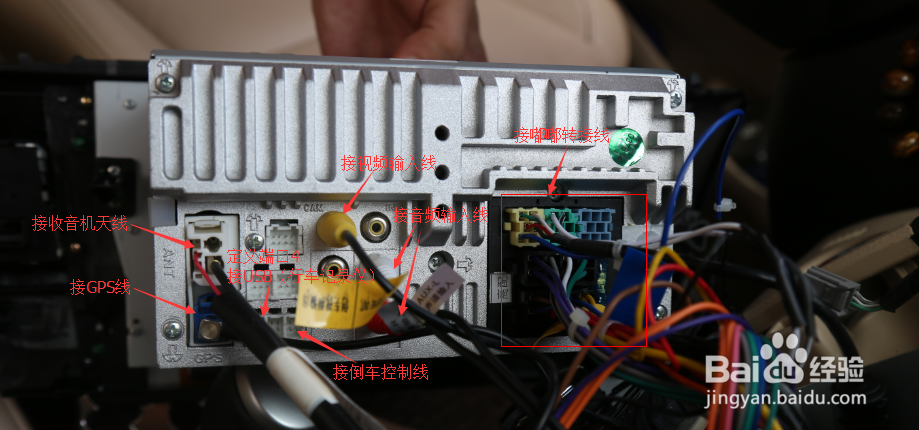

28、将原车各接插器和GPS线接到导航仪上

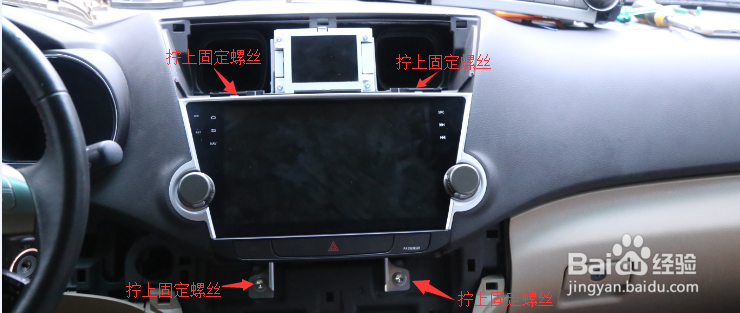

29、整理好线束后装上导航仪并将固定螺丝拧紧

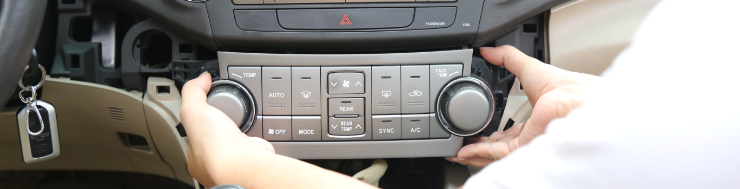

30、将空调控制面板上的接插器插好，装上空调控制面板

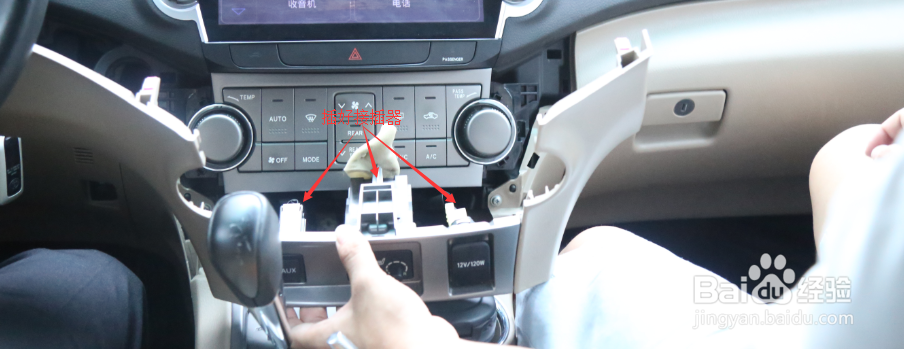

31、将带有加热座椅按钮的面板上的接插器插好

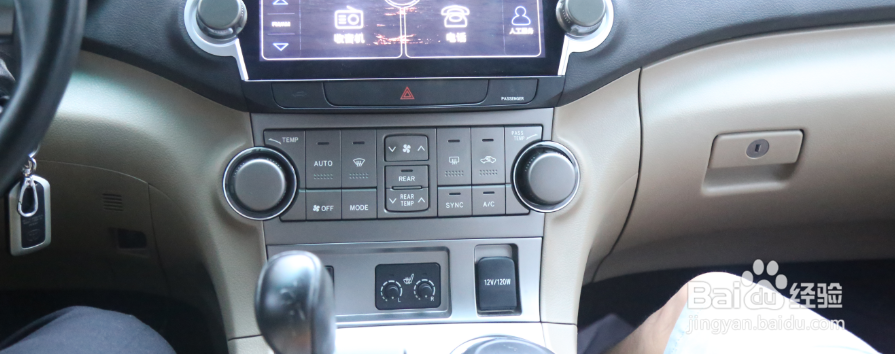

32、装好带有加热座椅按钮的面板

33、装好中控上方的空调出风口面板

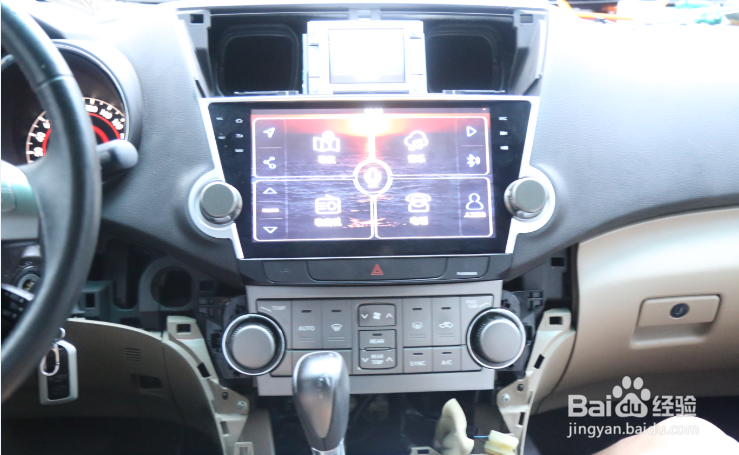

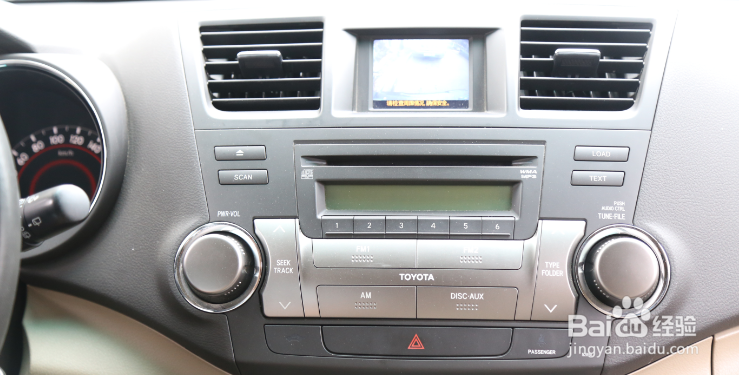

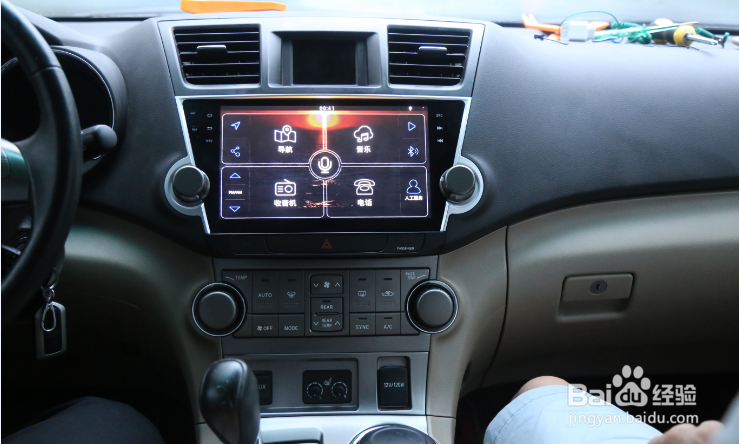

34、安装完成效果图，与之前的比较一下，是不是瞬间感觉提升了逼格。
