UG NX绘制香烟模型

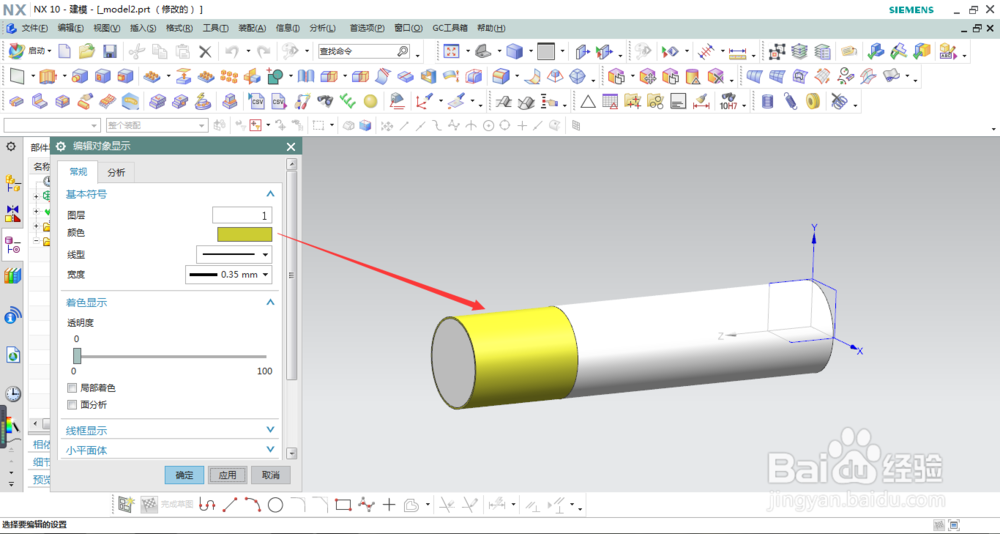

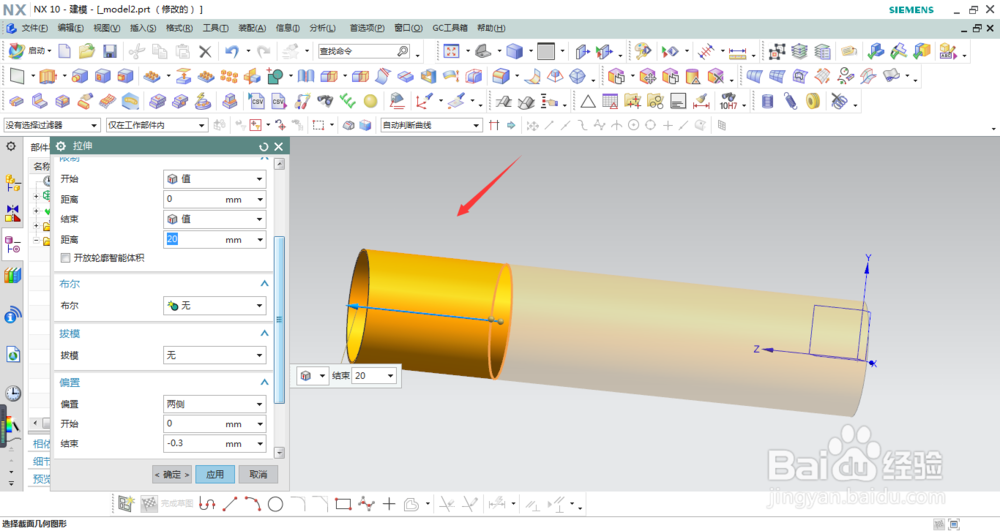

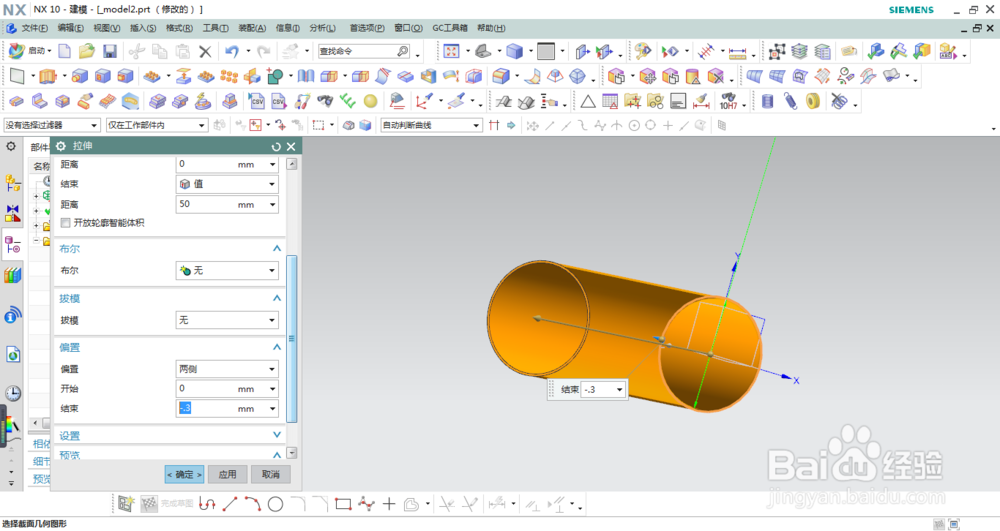

1、通过拉伸命令创建薄片烟身，借用烟身的边线拉伸烟嘴壳，接着拉伸过滤嘴部分。通过编辑颜色对各部位进行颜色区分。具体形状操作如图

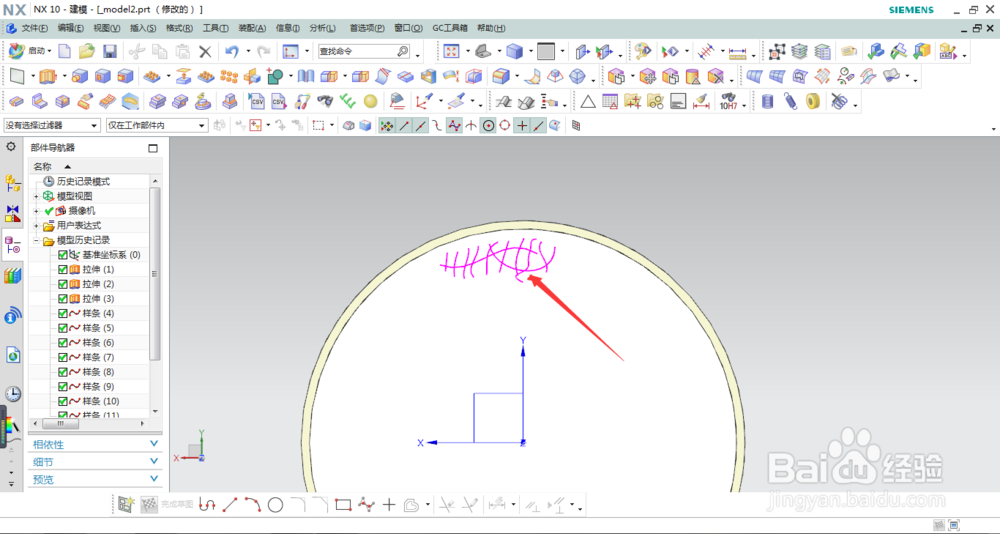

2、选择曲线中的艺术曲线，设置为开放区域，绘制烟丝曲线，如图所示。

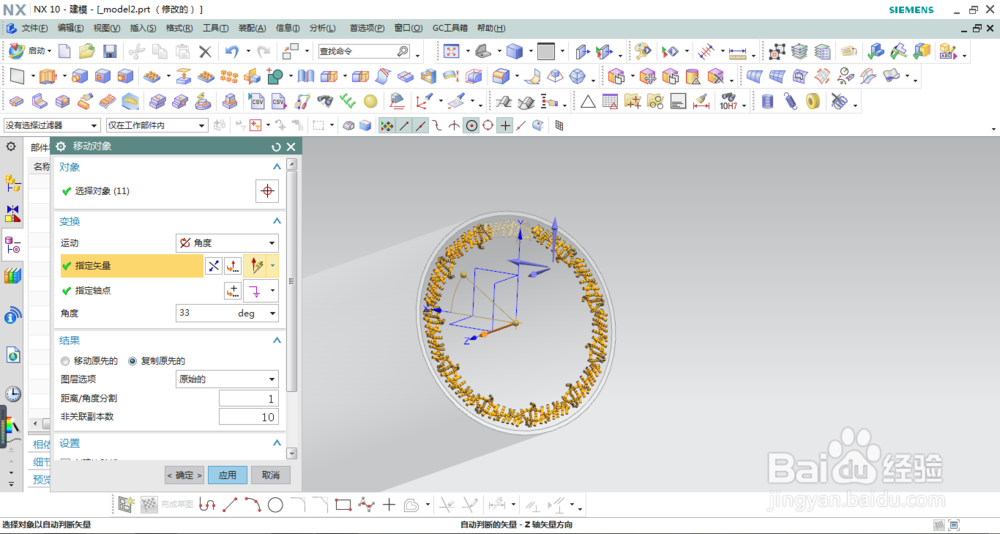

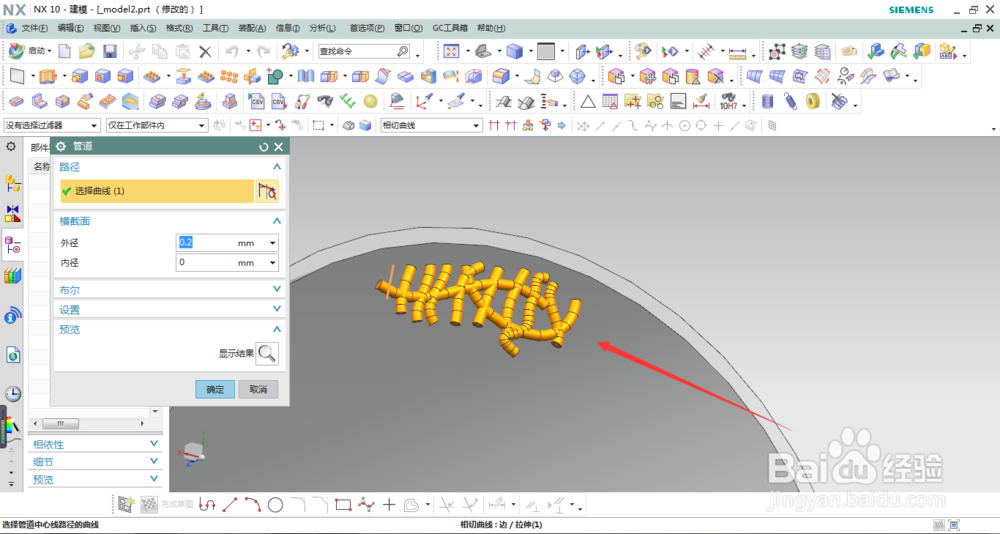

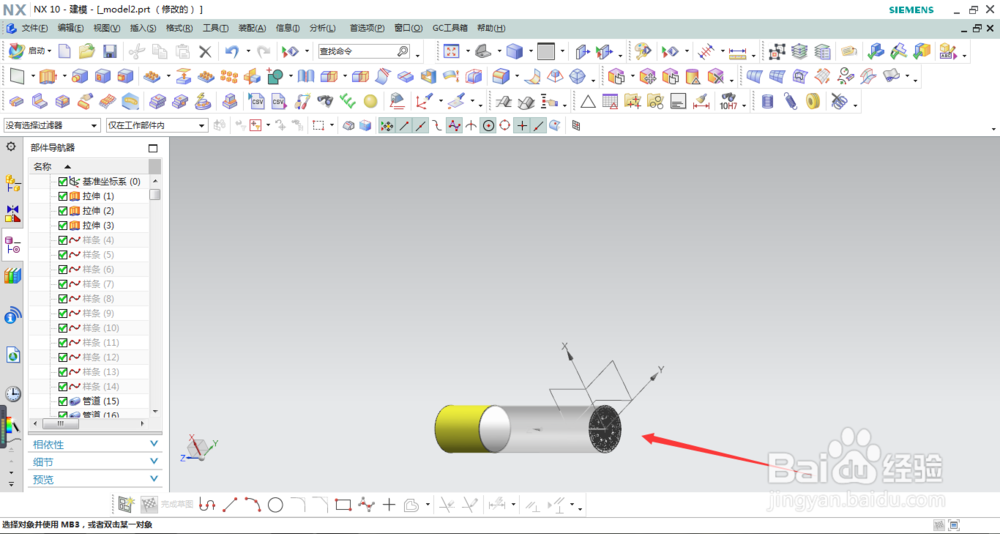

3、选择管道命令，对绘制的烟丝曲线分别生成实体管道，选择圆形阵列或移动对象命令，对生成的烟丝实体进行圆周分部。

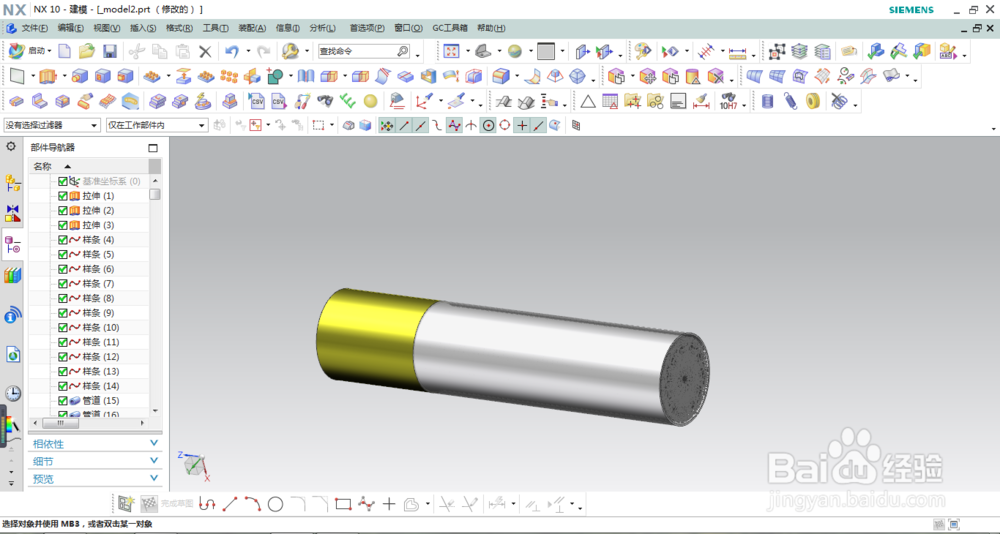

4、选择线性阵列或移动对象命令，对烟丝进行均匀分布，最后布满整个烟身，如图。

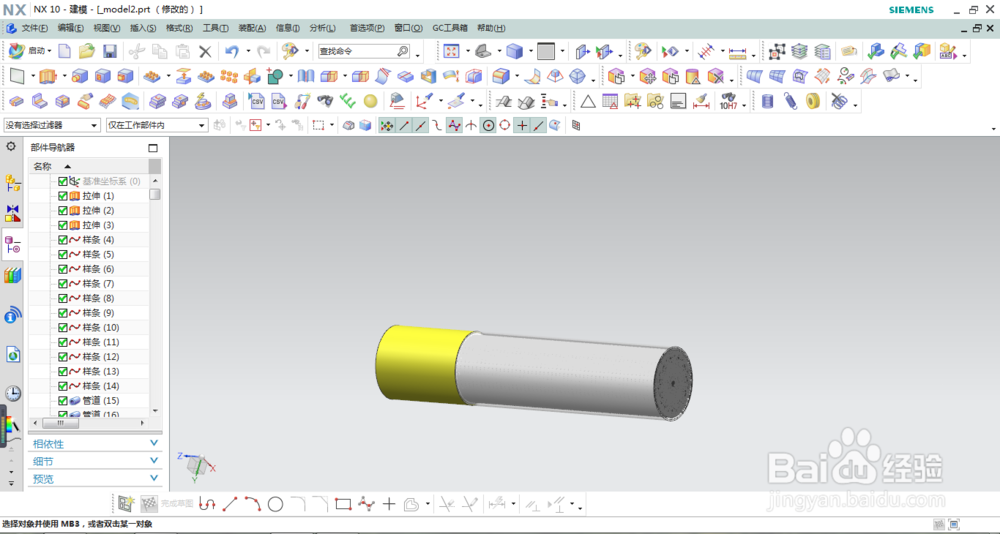

5、进入艺术外观显示，效果如图所示。
