CAD绘制自攻螺（钣金用）

1、先绘制一个正六边形，边长为1.8mm，如图所示，然后绘制正六边形的中心线。

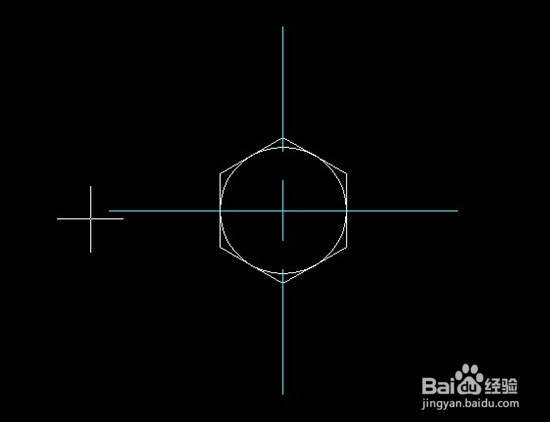

2、以正六边形的中心点为圆心，画一个内切圆，如图所示。

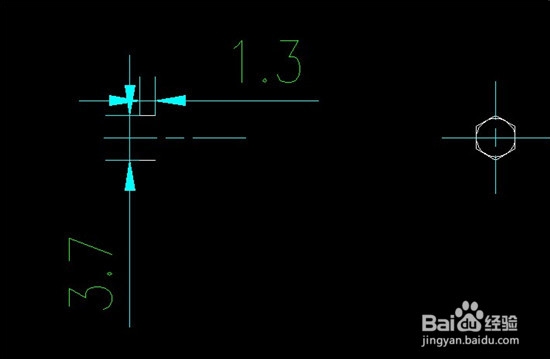

3、绘制如图所示的平行线，长1.3mm，平行线的距离为3.7mm。

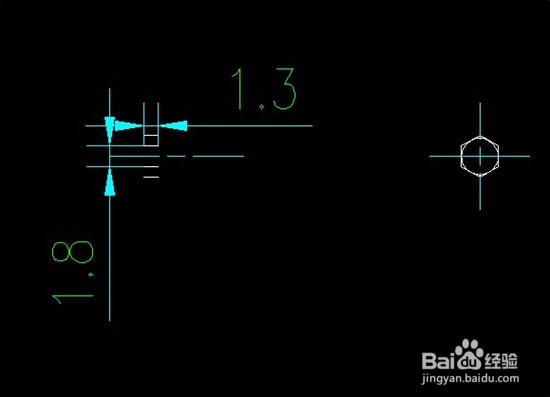

4、绘制如图所示的平行线，长1.3mm，平行线的距离为1.8mm。

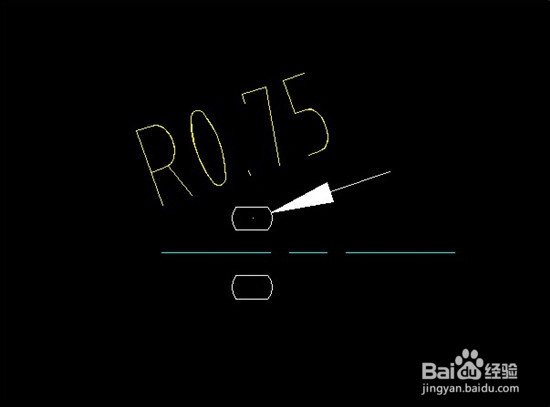

5、把中心线上端的二个平行线用圆弧连接起来，圆弧半径为0.75mm，然后用镜像mi命令，把下端的二个平行线用圆弧连接起来。

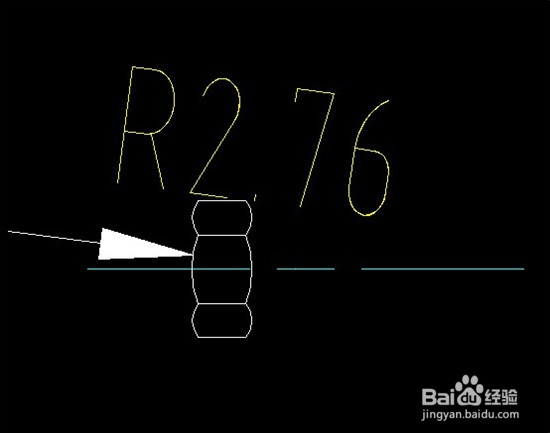

6、把中间的二个平行线用圆弧连接起来，圆弧半径为2.76mm，如图所示。

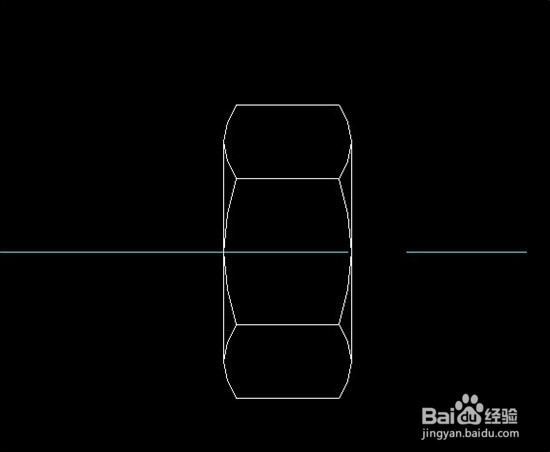

7、绘制最上下圆弧的切线，如图所示。

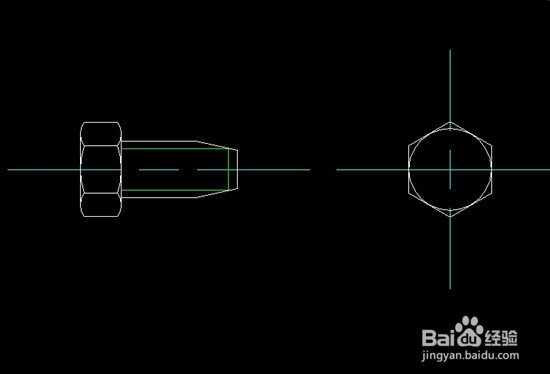

8、绘制如图所示的自攻螺钉的头子，就得到了最终的效果图，如图所示。
