机械毕设：总装配图（Cad预处理1）

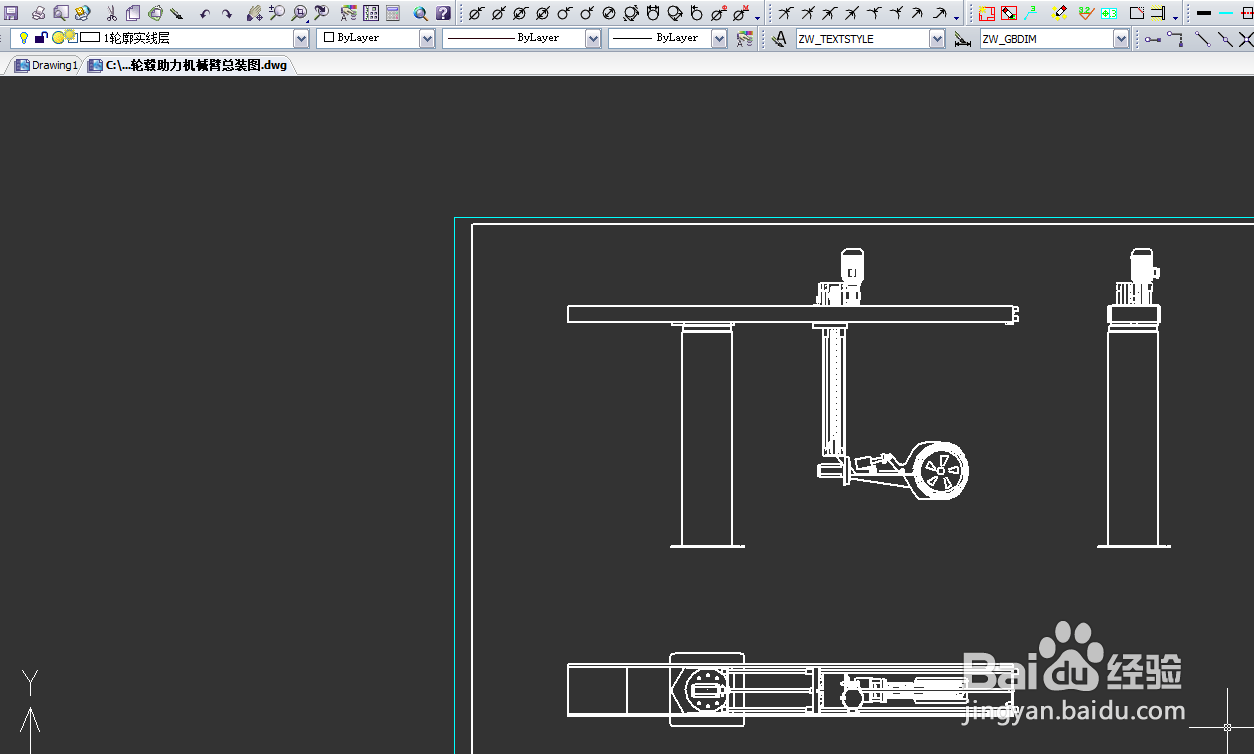

1、打开三维软件导出的二维图。导出方法参照上篇经验。

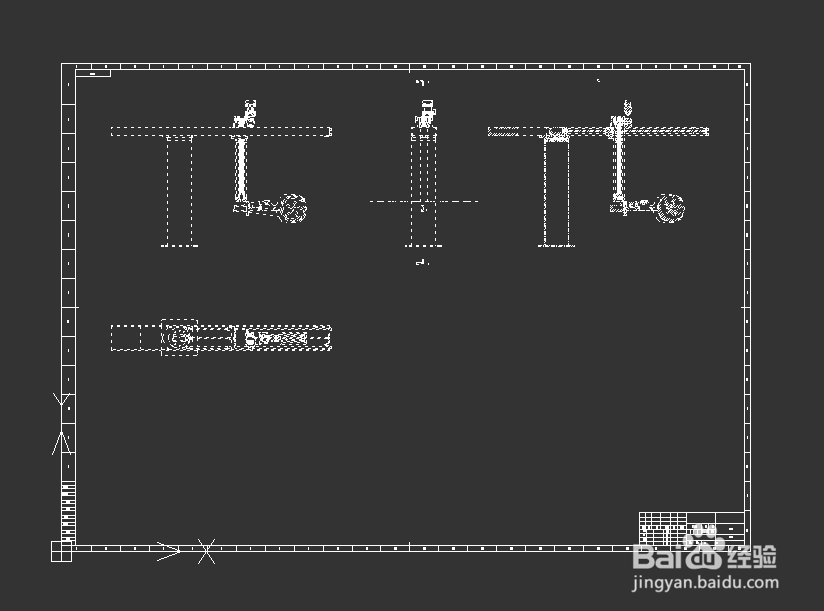

2、选中所有有用的线条，也就是除去图框以外的所有图案。Ctrl + C 复制线条。

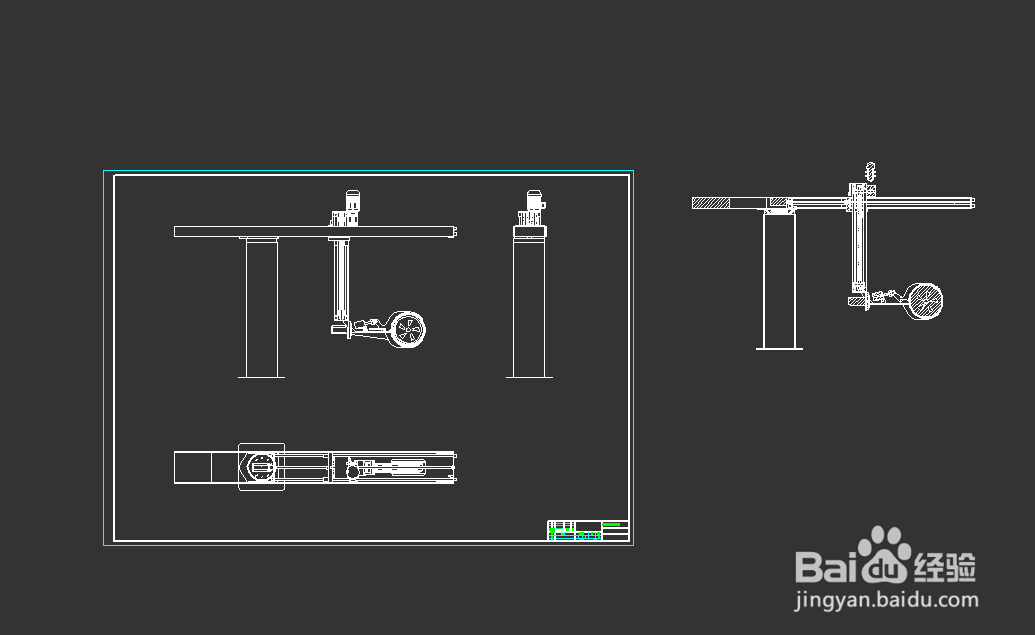

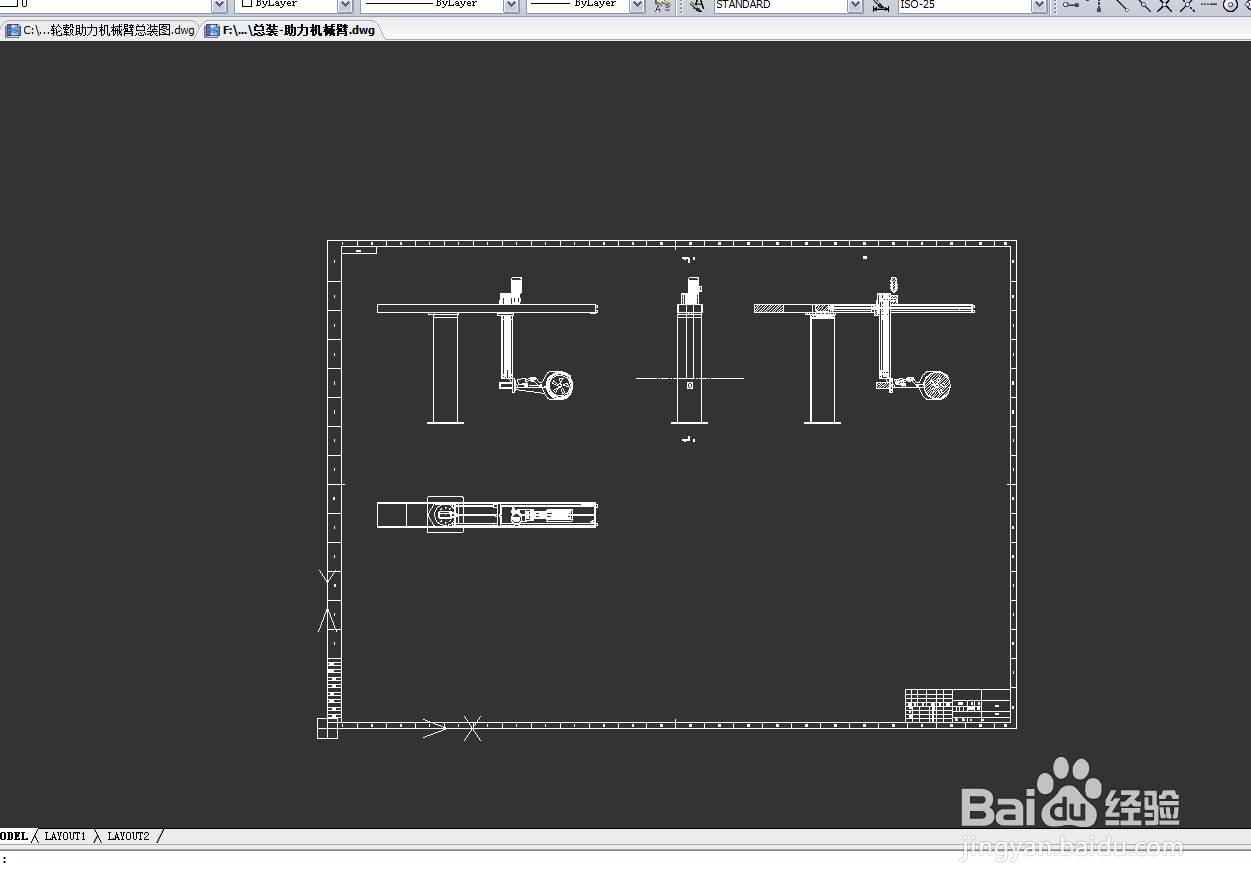

3、打开学校的模板。将复制的图案粘贴导模板中。

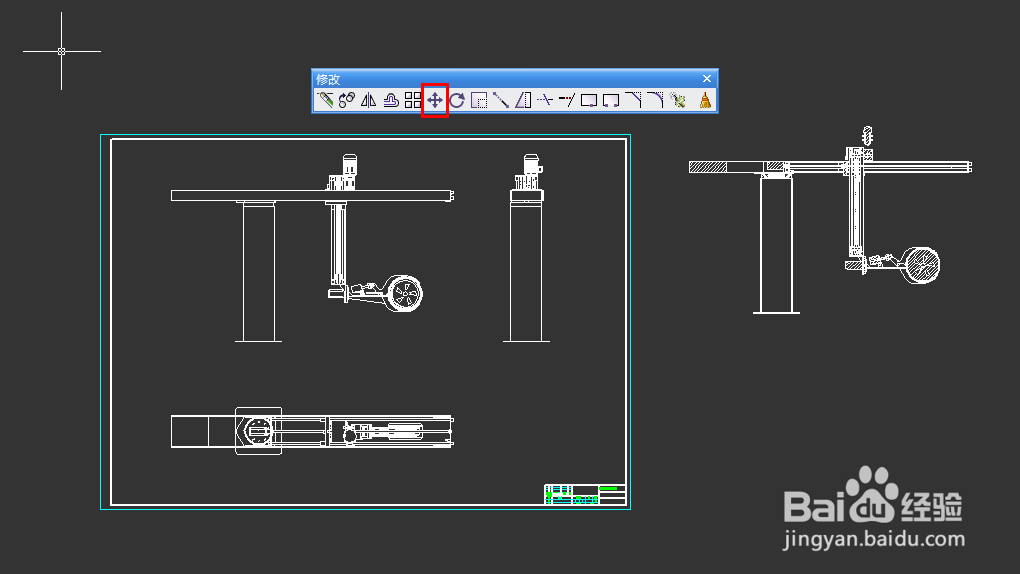

4、通过图中所示的移动按钮，或者 move  命令，将视图移动到合适位置。

调出这个“修改命令”栏的方法贴一篇之前的经验。

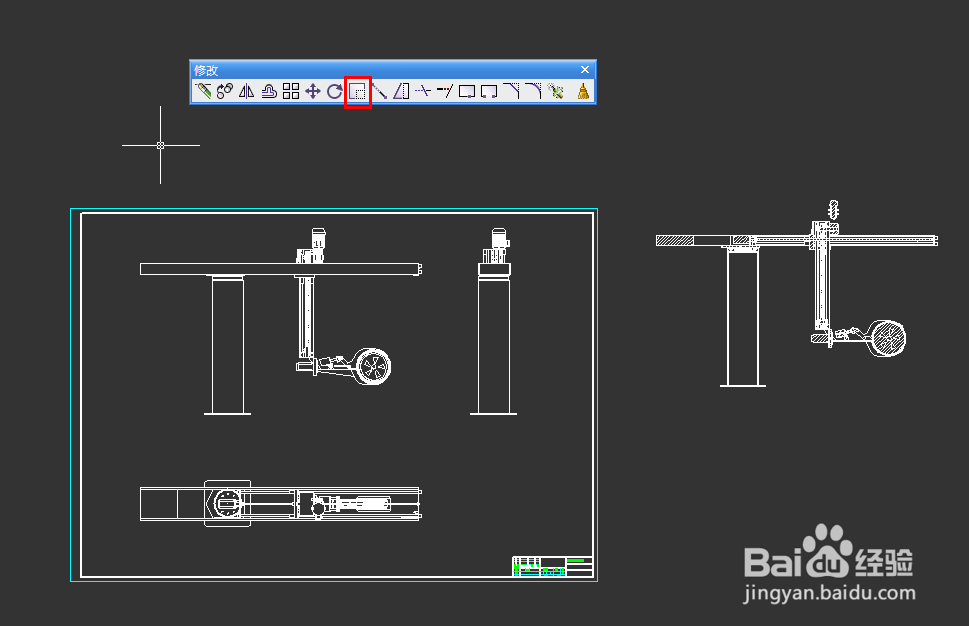

5、通过图示的缩放按钮，或者 scale 命令，将视图缩放到合适比例，注意这个比例要记下来。

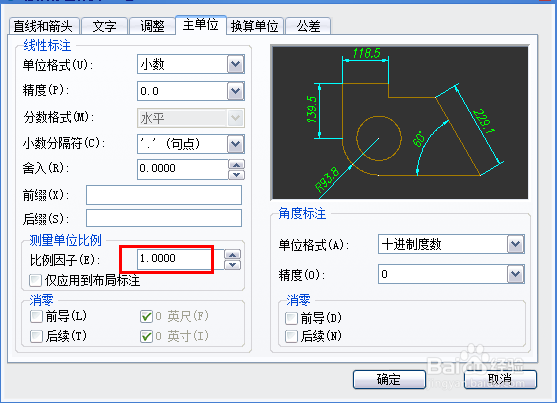

6、视图调整比例后，标注的比例也需要跟着调整。此外，如果一张图纸中存在不同比例尺的视图（需明确标注），标注样式也需要对应新比例尺新建一个。

关于标注样式比例尺的修改，附一篇之前的经验。

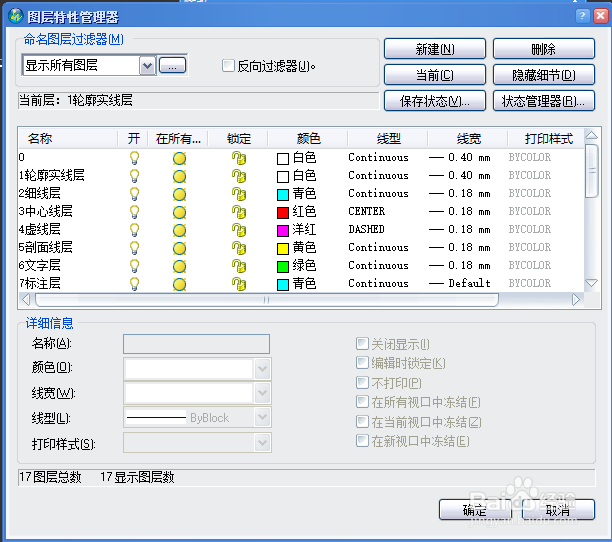

7、图层设置，机械制图中常用到的线有粗实线、细实线、点画线、剖面线、虚线；不同的线需要分配不同的图层，不只是为了区分，图层在批量处理线条的时候有很大的作用。此外，图层应该还有文字层，标注层等等。

关于图层的设置，附一篇相关的经验。

8、设置好后，将线条分层，也就是赋予对应的图层特性，一般来说，我们此时选中所有线条，然后赋予粗实线图层特性就可以了。
